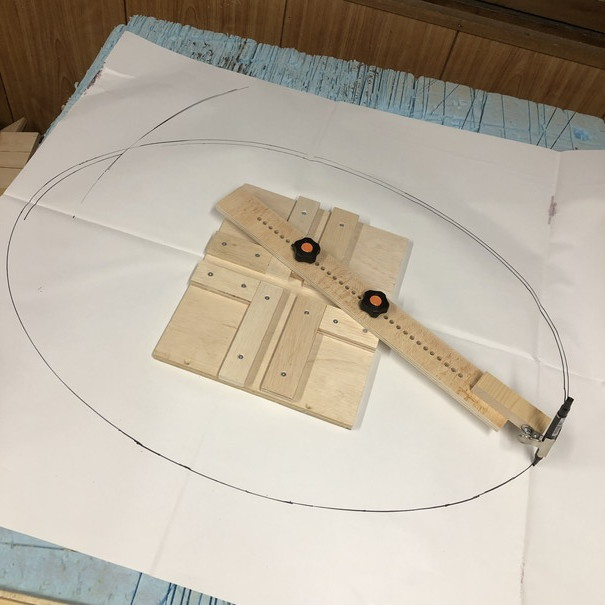

どれくらいの楕円を描くのに、どれくらいの治具の大きさになるのか分からない状態だったので、プロトタイプを作ってみました。マジックで紙の上に楕円を描くことができました。

＼(＾▽＾)／

両面テープで固定しないと、治具ごと動いてしまいますね。

１センチごとに６ミリの穴をあけて大きさを調整できるようにしてあります。というものの、どこをどう調整すると、楕円の変化にどう影響するのか？　調べないと分からないのですが。

(´・ω・`)？

今回、11ミリの合板の端材で作りましたが、６ミリの鬼目ナットを使っています。６ミリの鬼目ナットは、高さが11ミリより大きいんですね。板より出っ張ってしまいました。楕円を描こうとする時に、少し不安定になります。

さらに十字に凹み作る際に、板をネジ留めしていますが、斜め45度で切ったほうがいいみたいですね。段差が少なくなりそうです。

構造は分かったので、もっとスムーズに可動できる、精度のいい治具を作りたいですね～。

(≧▽≦)
