DIY レシピ

風車　胴体部分です。

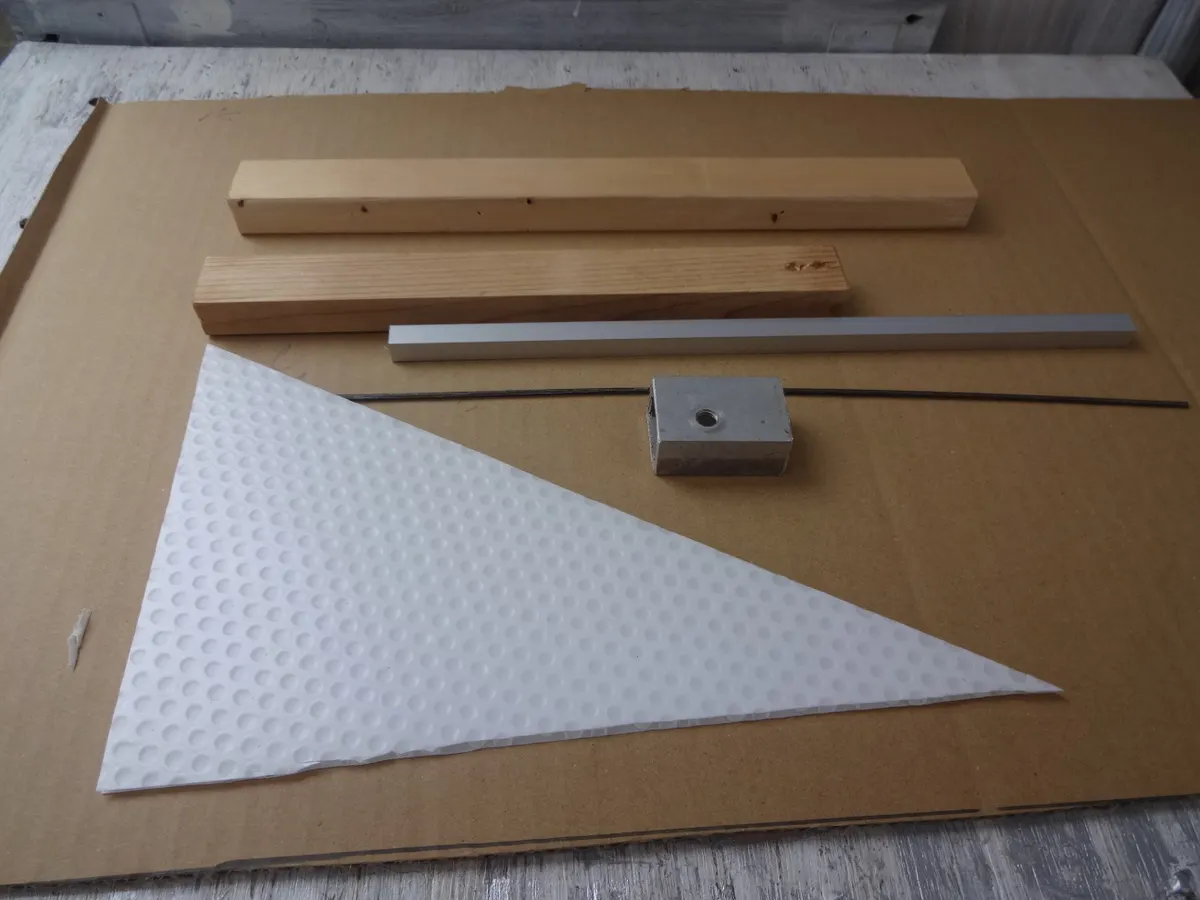

材料

1×４材を3ｃｍ巾で　長さ30ｃｍ程。と支柱25ｃｍ程→適当で。

アルミ角材　１ｃｍ角で→→カインズにあり。必要な長さは　5ｃｍ。

　注　私は2×3ｃｍ巾5ｃｍの図のアルミ角材　あるので、これで　説明します。

ワイヤ－ハンガ－（細いタイプ）被覆を剥がすと直径2ｍｍです。直線部分を使用。

プラダン厚さ4ｍｍ　２０×30ｃｍもあれば、ＯＫ．

プラ　ビ－ズ穴あき→直径10ｍｍもあれば、４個位。

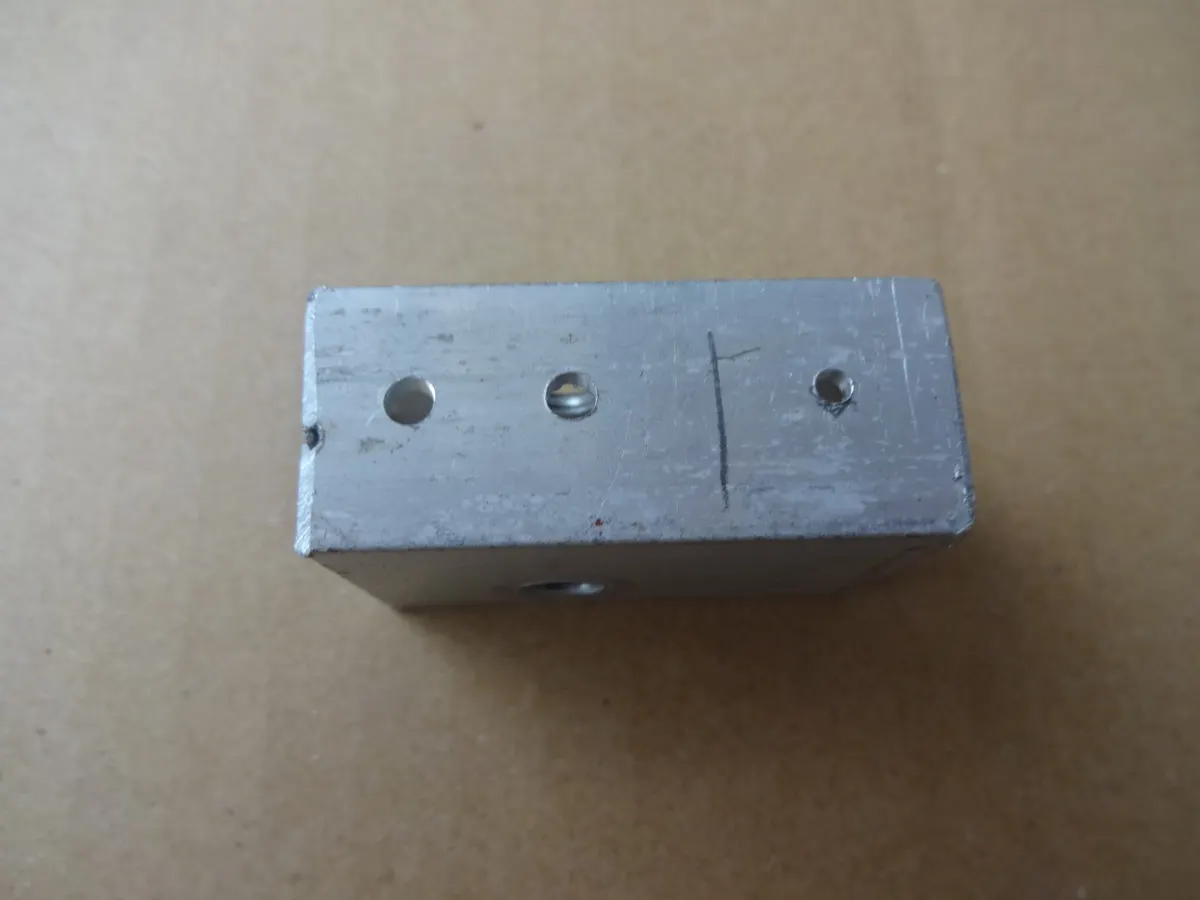

　　　　↓　3ｃｍの場所に印付けます。左２本は鉄工ドリル刃4.5～5ｍｍ位の穴を

　　　　　　１番右の穴は、2ｍｍの針金を　ゆったり通すため2.5ｍｍの穴を←←重要です。

　　　　　　穴は全て　ＢＯＸを貫通させて下さい。

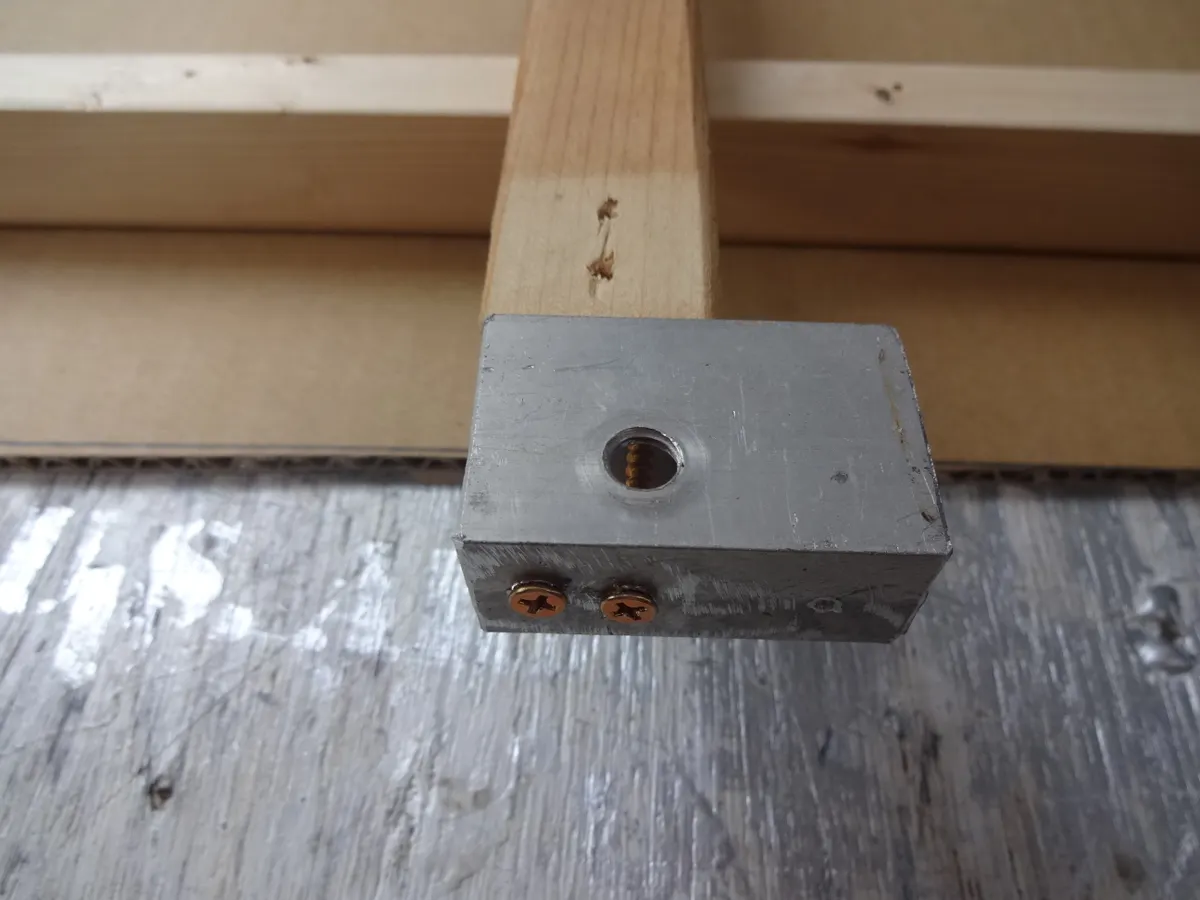

↓　胴体ではなく、支柱の末端にビス固定します。

        ↑  レベルを上げて行く為　角パイプ使用してます。そうでない場合は支柱も　次の図と同じ

　　　作りに　すると　もっと簡単です。↓

　　　　　　　　　　　　　　　　　　　↓　

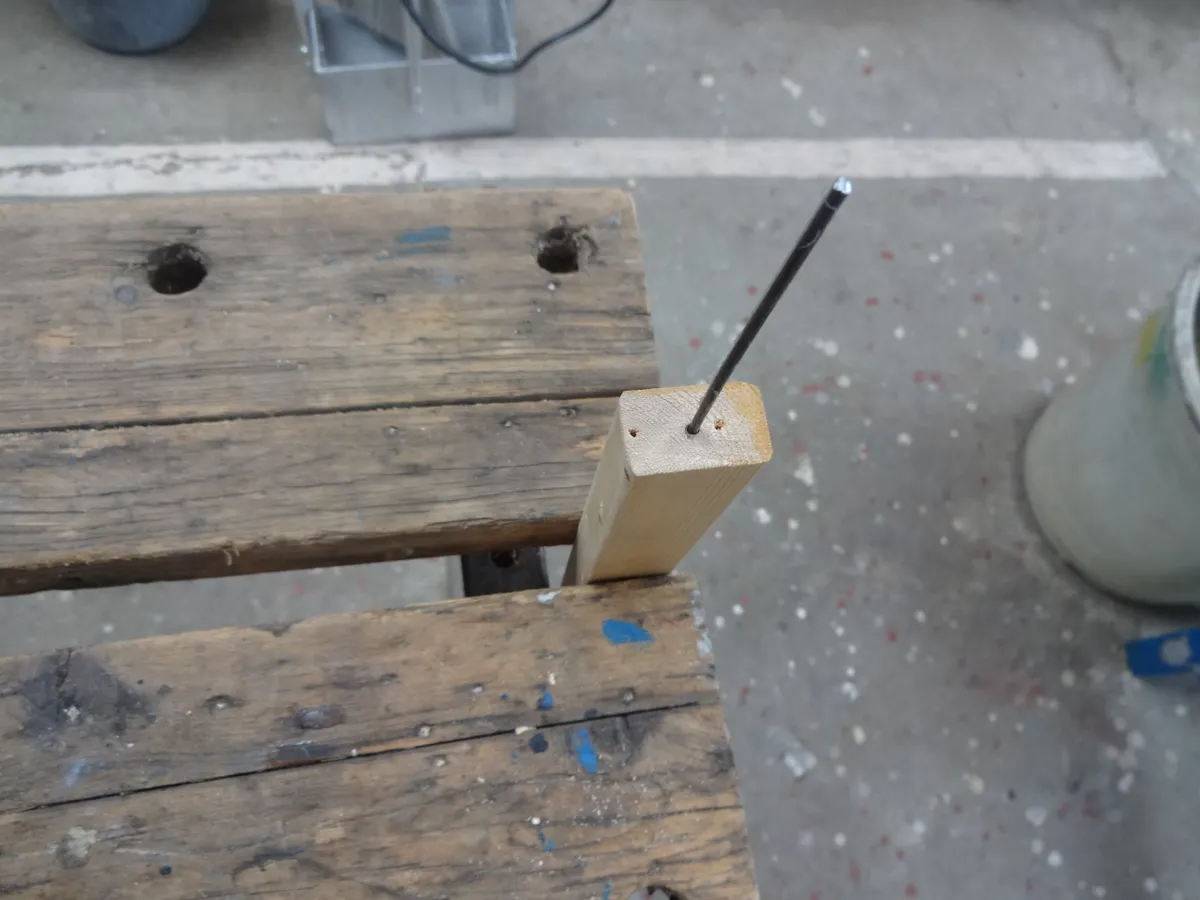

　↓　胴体部分　30ｃｍの末端に2ｍｍの穴を垂直に空けます。40ミリ以上の深さまで。

　　　そこへ　2ｍｍ太さの鉄棒を入れカナズチで曲げない様に、抜けない様に

　　　軽く打ち込む。→ここにロータ－入ります。





　　

　　　　

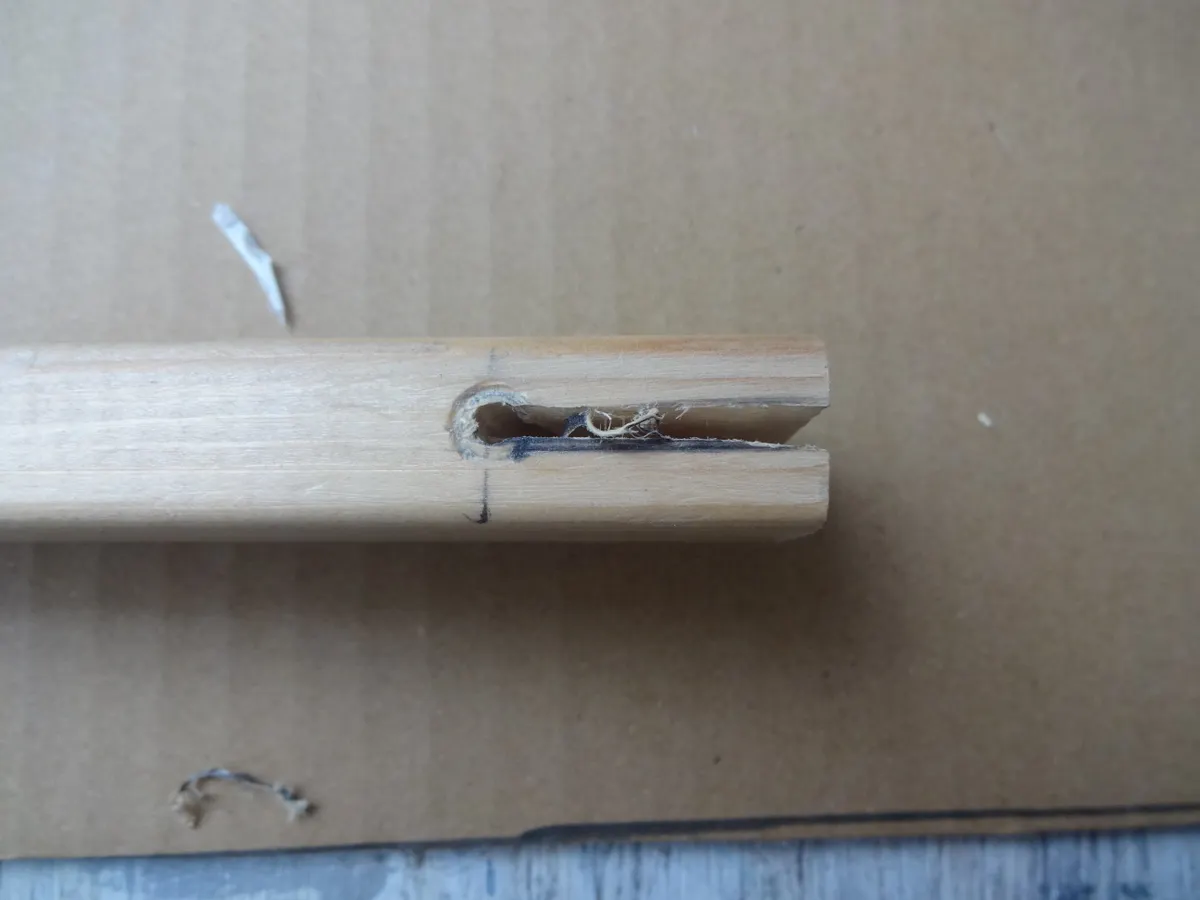

↓　反対側　4ｃｍの所に4ｍｍの穴を開け、ジクソ－またはノコで巾4ｍｍの溝を作る。

　　垂直尾翼が入る部分です。











　　　　　　　　　　　　　　　　　　　　　　　　　重要

　　　　　　　　　　　　　　　　　　　　　　　　　↓

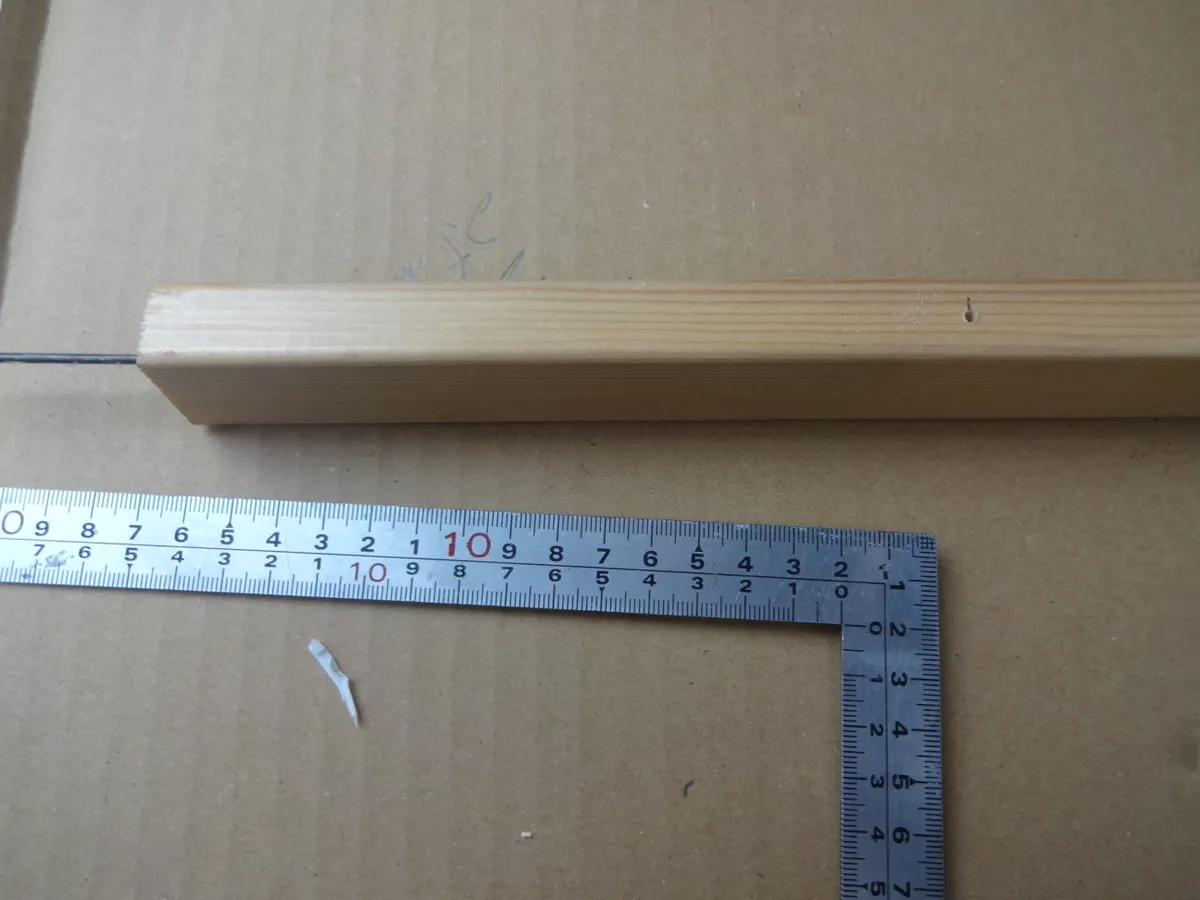

　　↓　ロ－タ－側　15ｃｍ位の所に2.5ｍｍの穴を　垂直に空ける

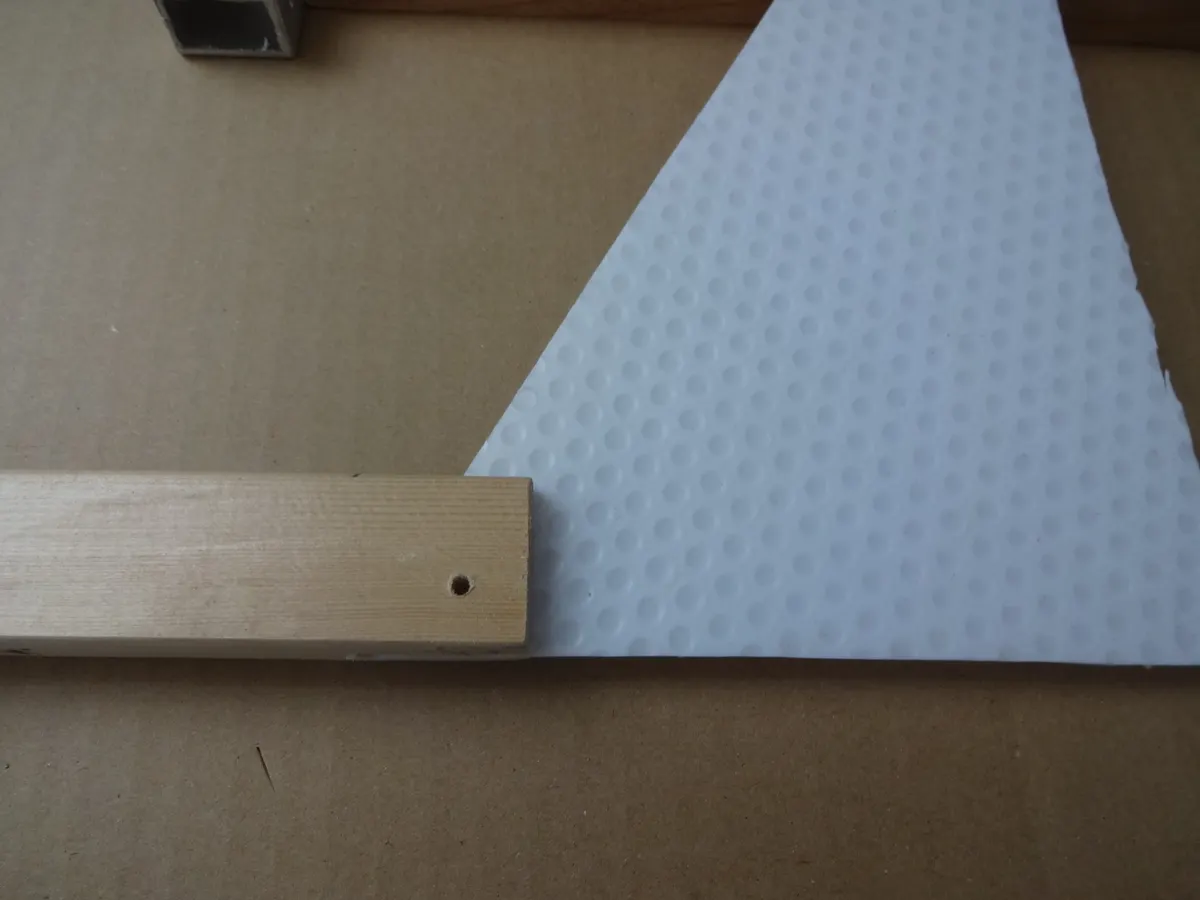

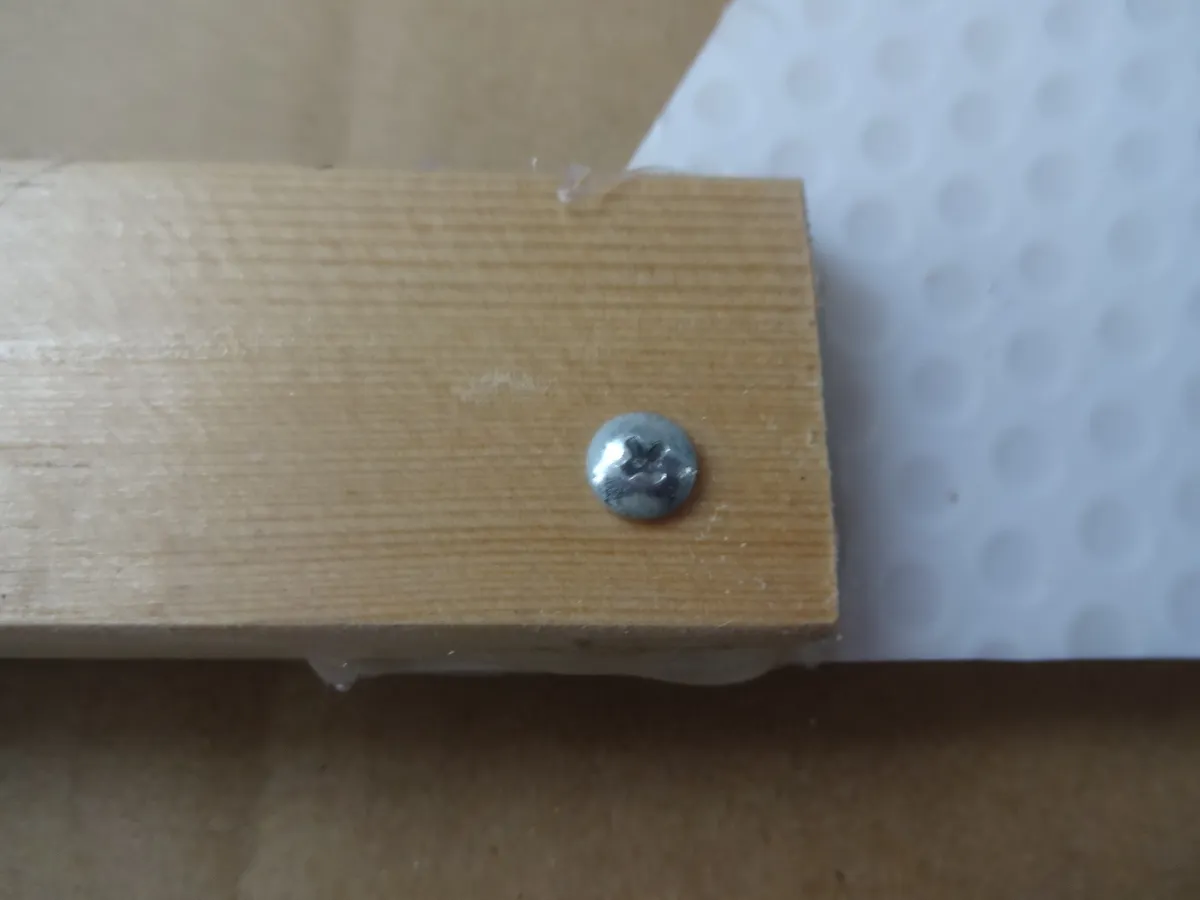

　　　↓　溝にプラダンを差し込み　図の位置にビス穴を空け（片側だけ）１＃鍋ビスで固定











　　↓　１＃鍋ビスで固定です。その後　溝部分にホットボンドで固定。

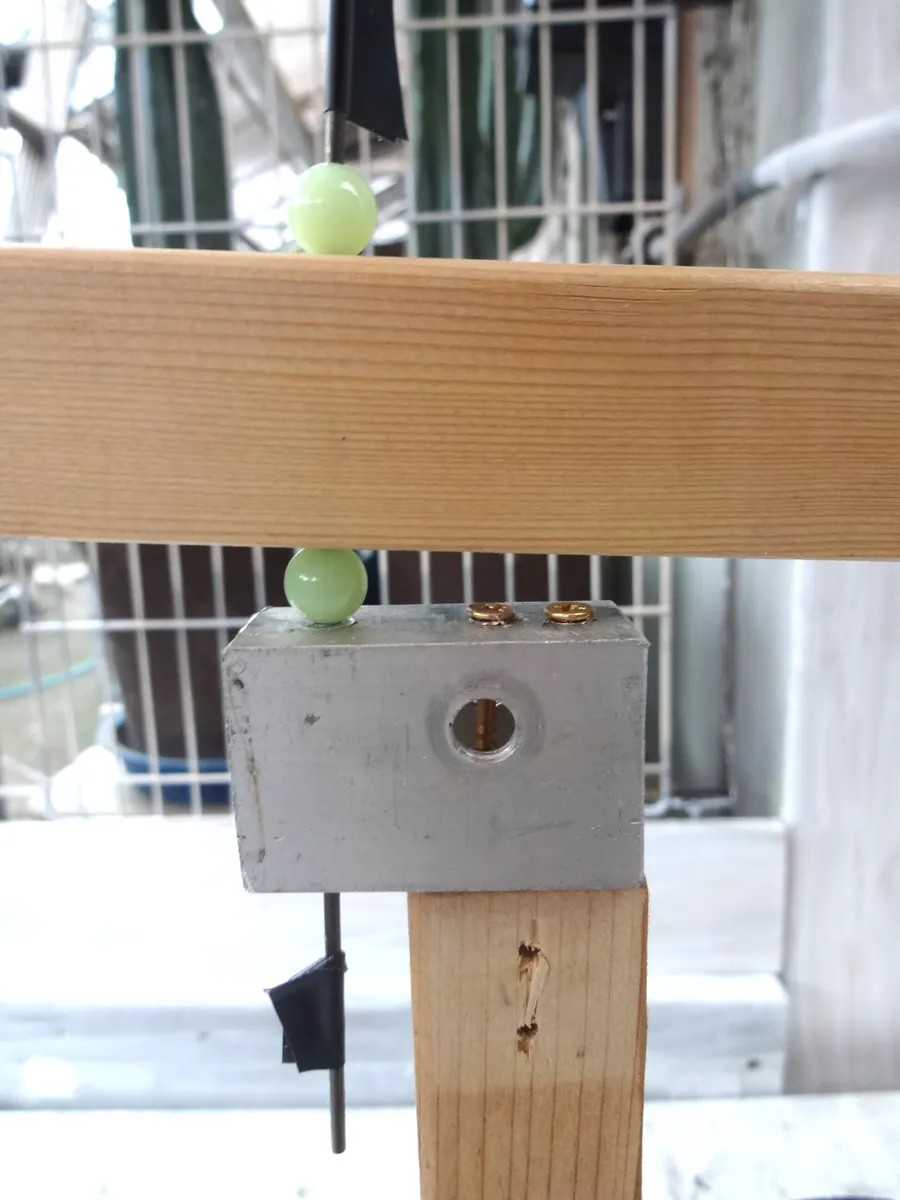

　　　穴あき10ｍｍビーズをずの様に通す、　注　ビ－ズ穴　2.5ｍｍない場合はドリルで

　　　あける必要あり、素手で持つと指に穴が空きます。プライヤ－で押さえて実行。

　　　鉄棒が抜け落ちない様に　上下にビニ－ルテ－プで固定→黒いのが　そうです。

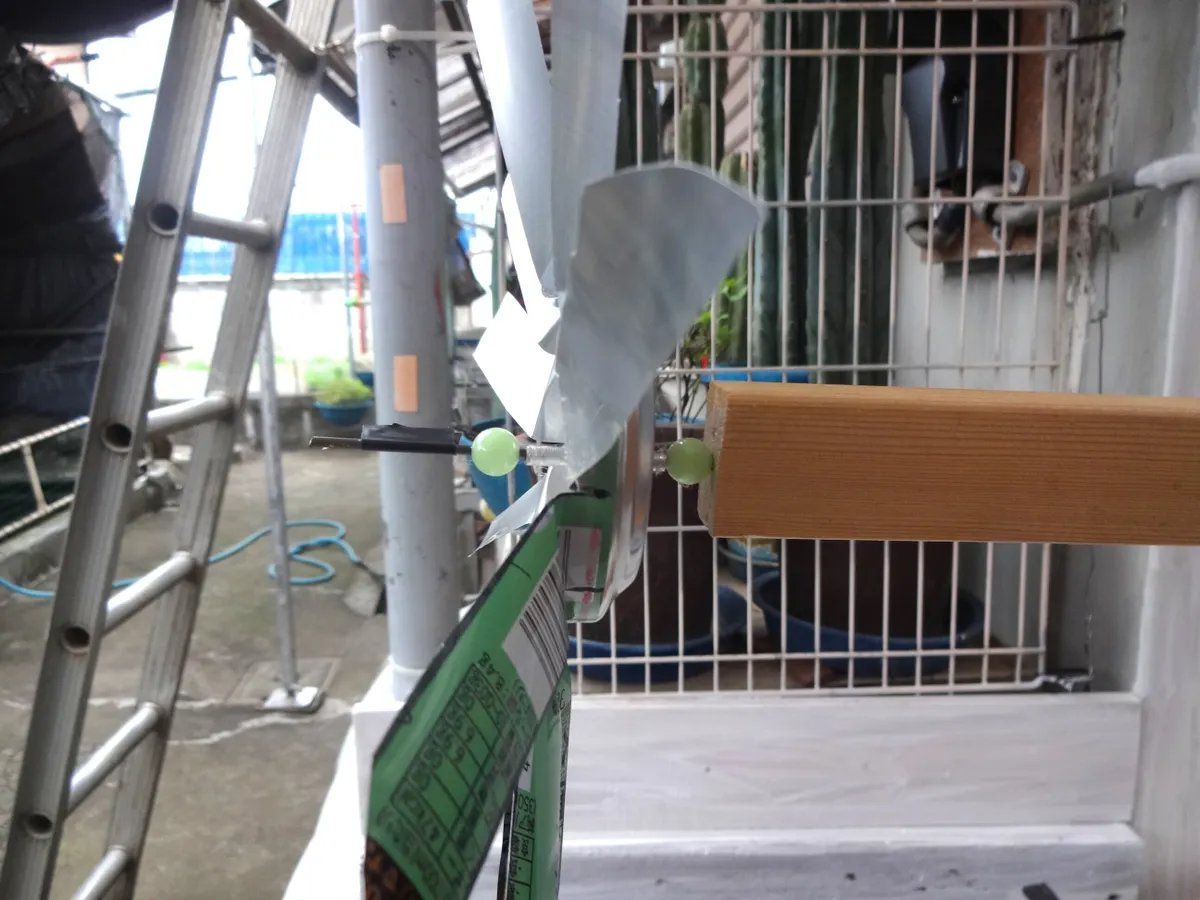

　　　↓　　ビーズを　はさんでロータ－を入れ　先端をビニ－ルテ－プで固定（抜け止め）

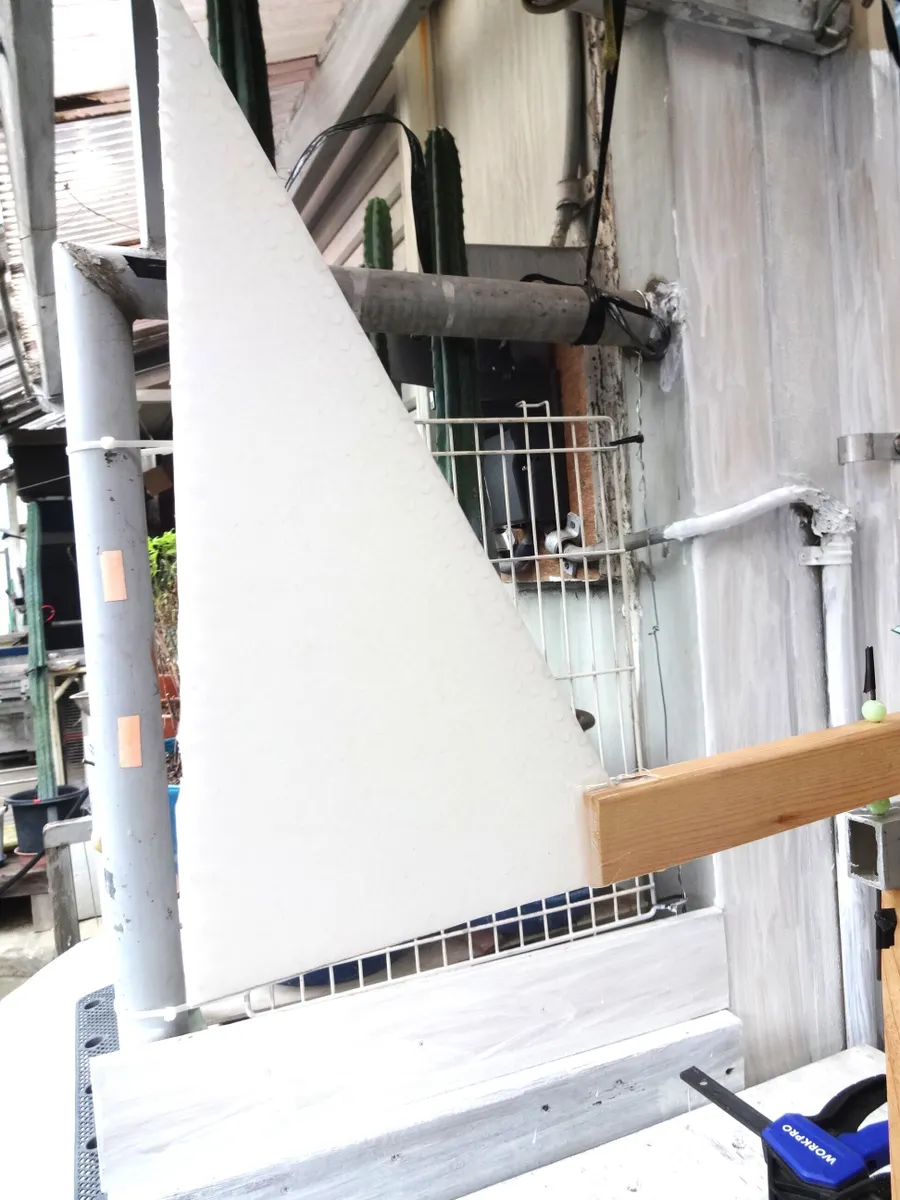

　　↓　垂直尾翼

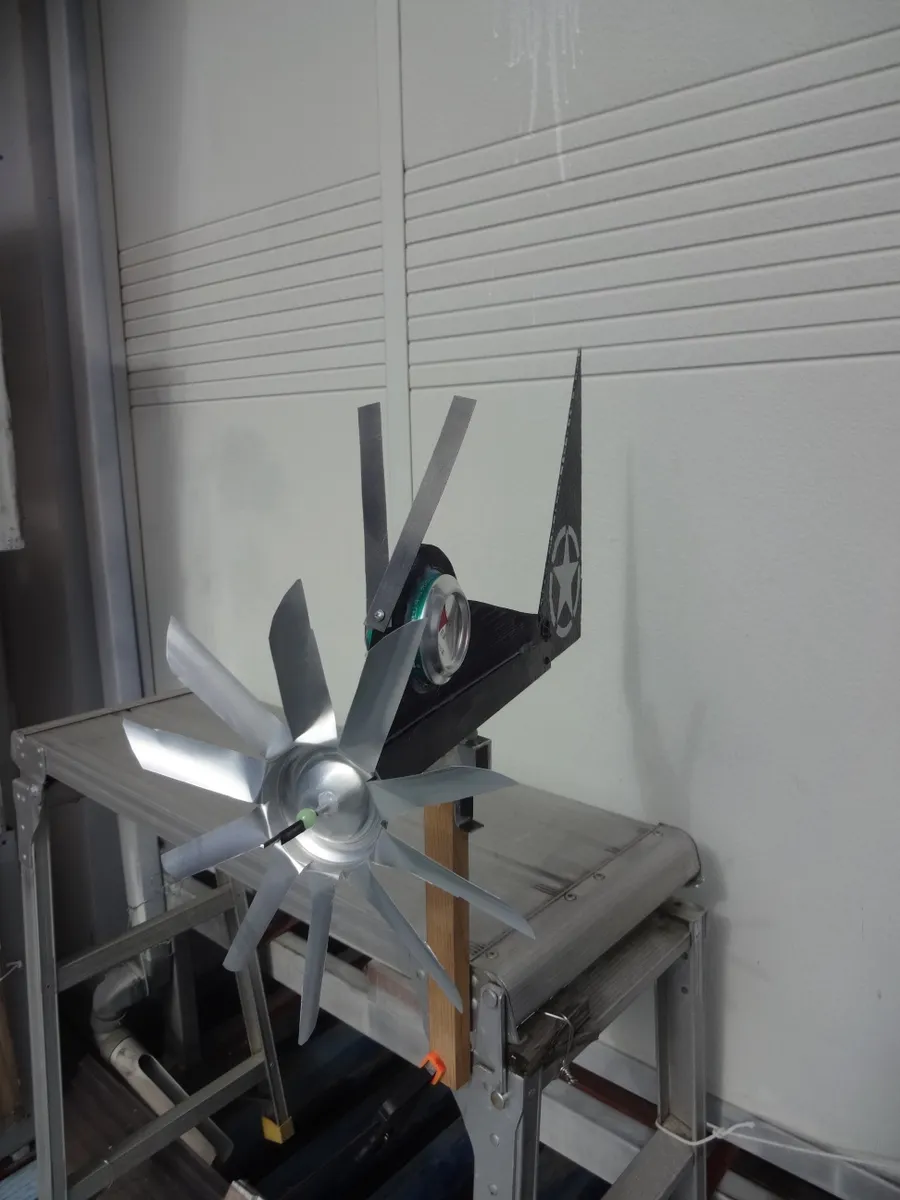

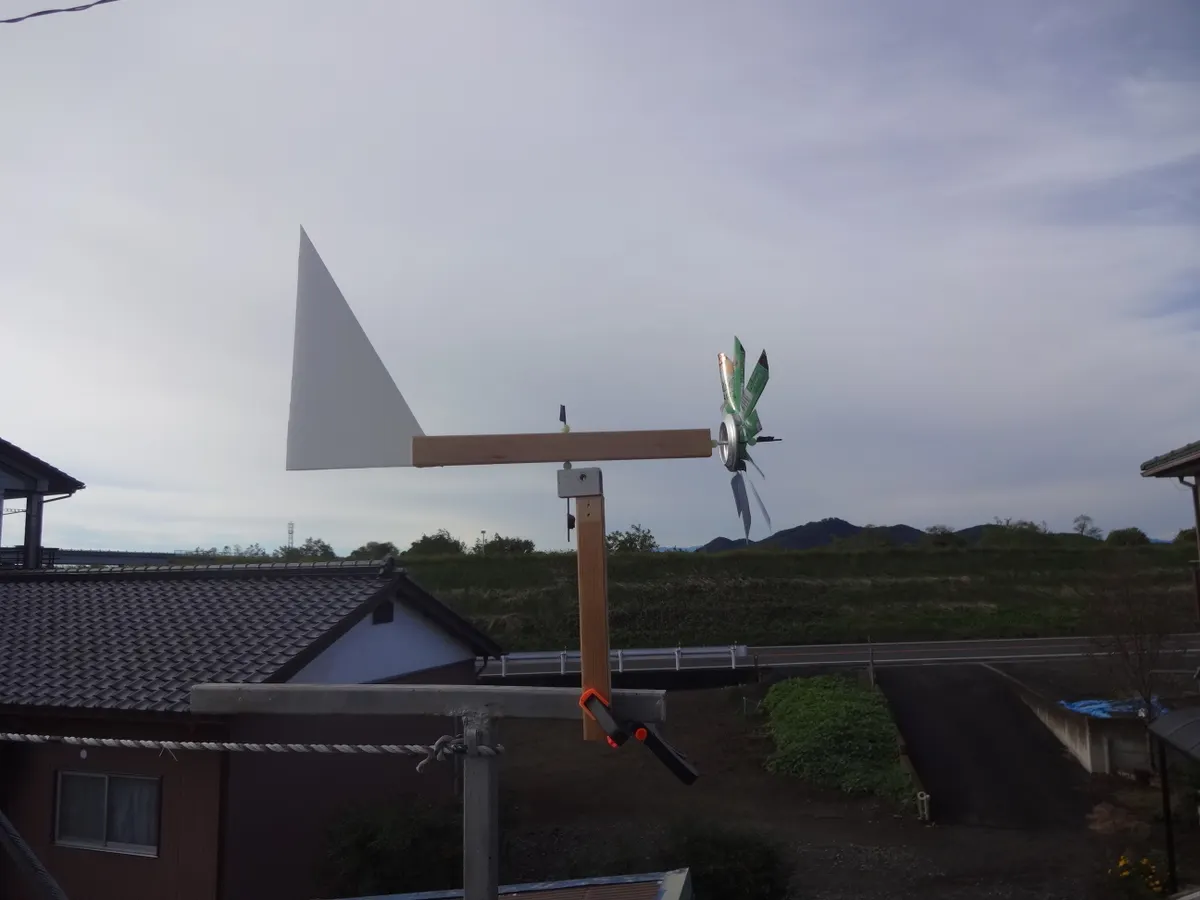

　　　　全体像です。これをもって　完成とするなら　胴体長さ(木部）は半分の15ｃｍで充分です。

　　↓　今後　ロータ－は何度も　尾翼もレベルアップするのでロングボデイにしてあります。

　　　　後は　各自で好きな様にアレンジして下さい。

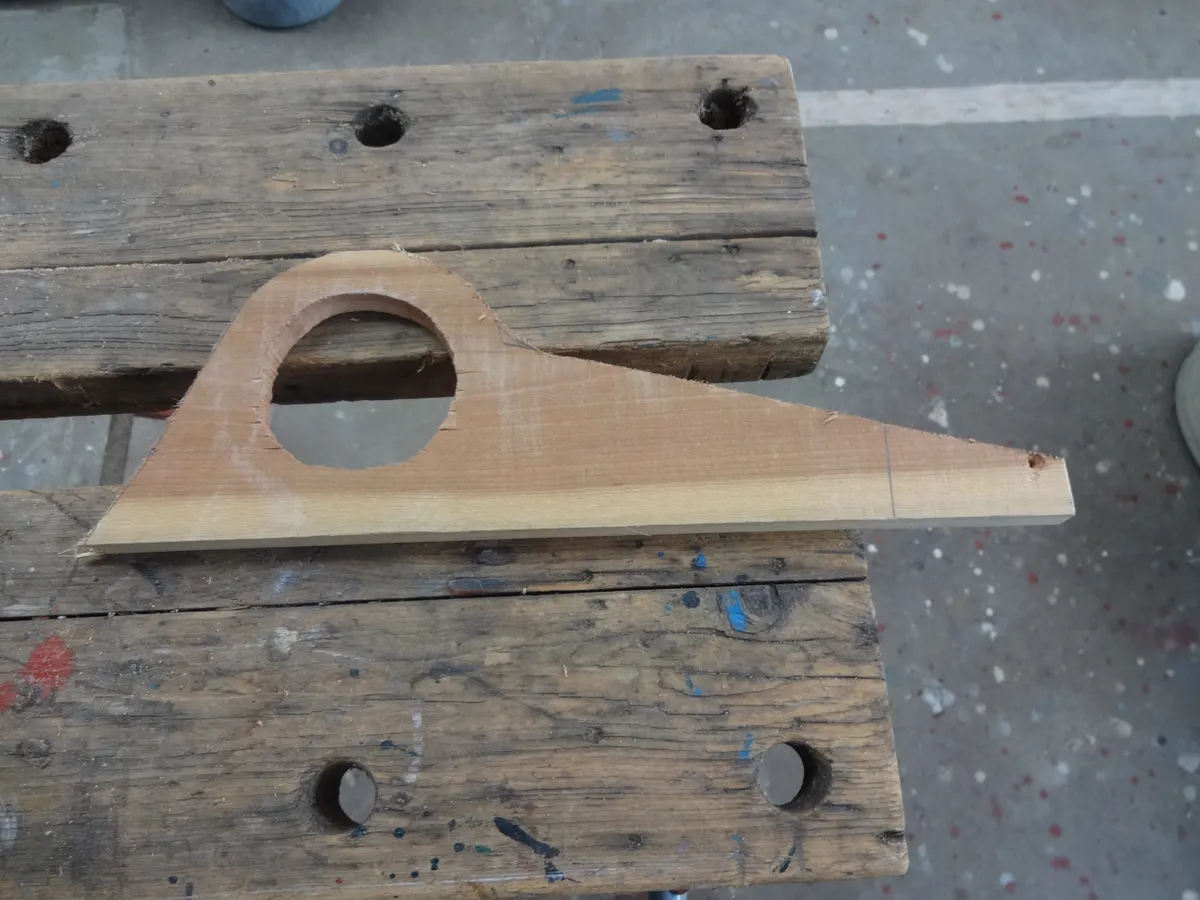

　↓　取りあえず　適当に　遊んでみました、杉荒材加工→厚さも手頃、軽いです。







　　↓　両方とも底部分　はめ込み　します。









　　　　↓　こんな感じ。抜け予防で２ヶ所程　ホットボンドで。

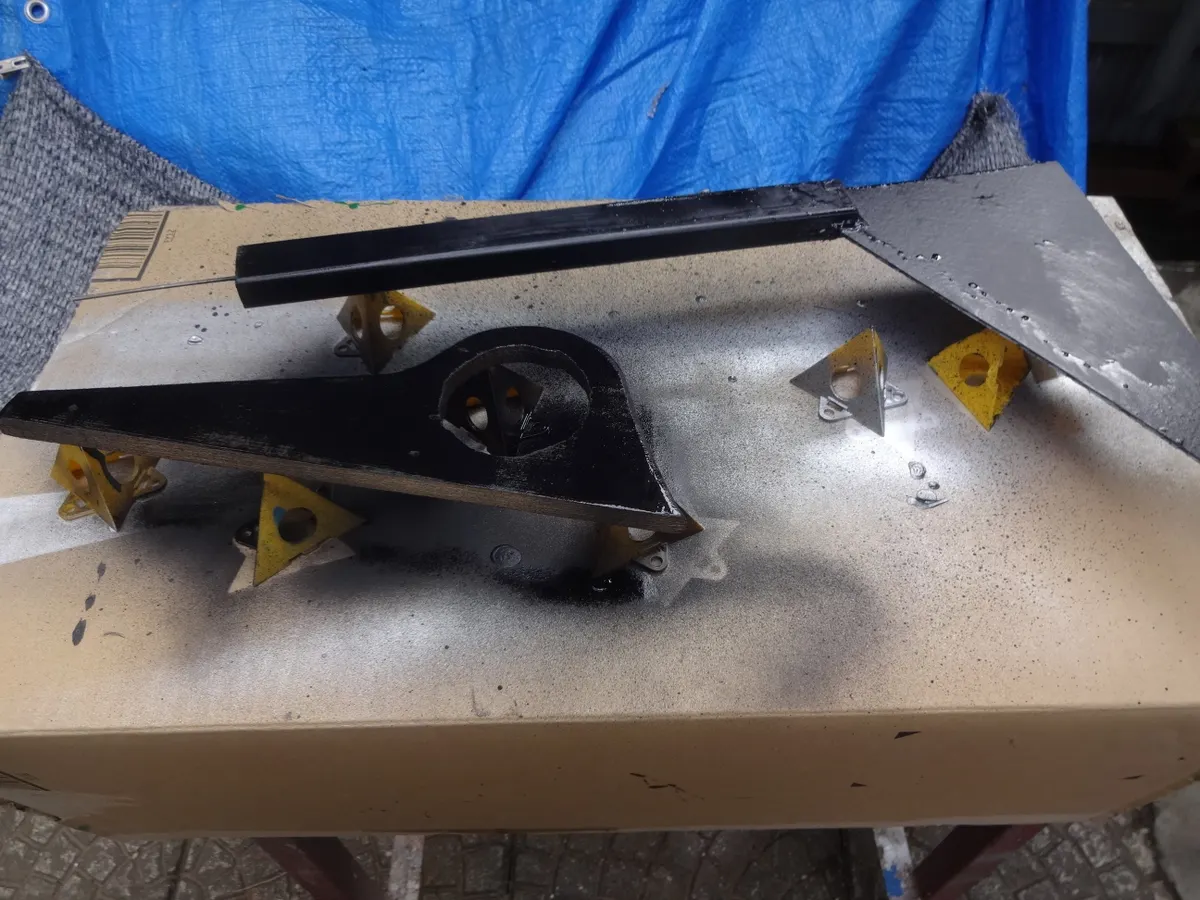

　　↓　風雨に　さらされるので、塗装します。

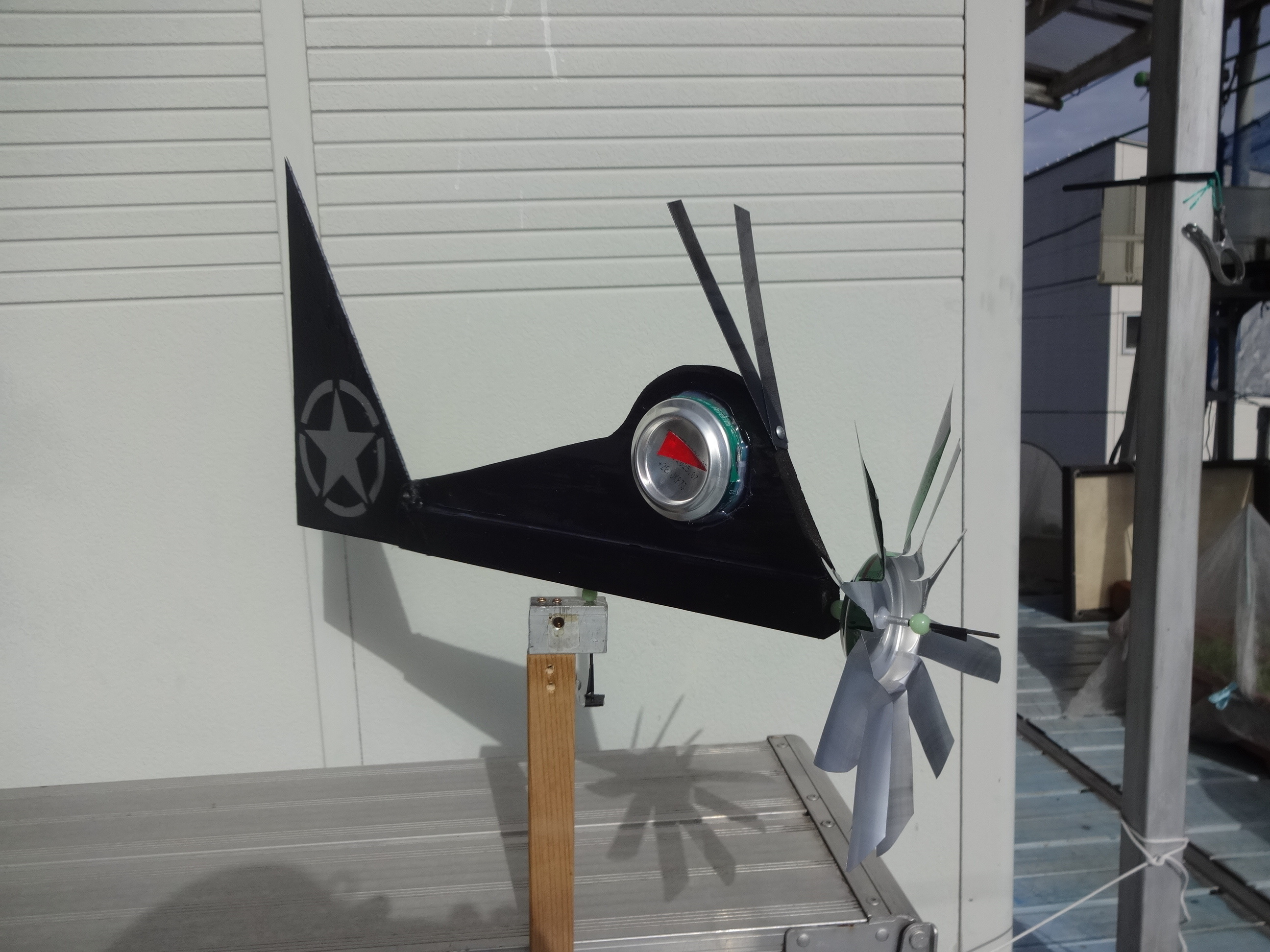

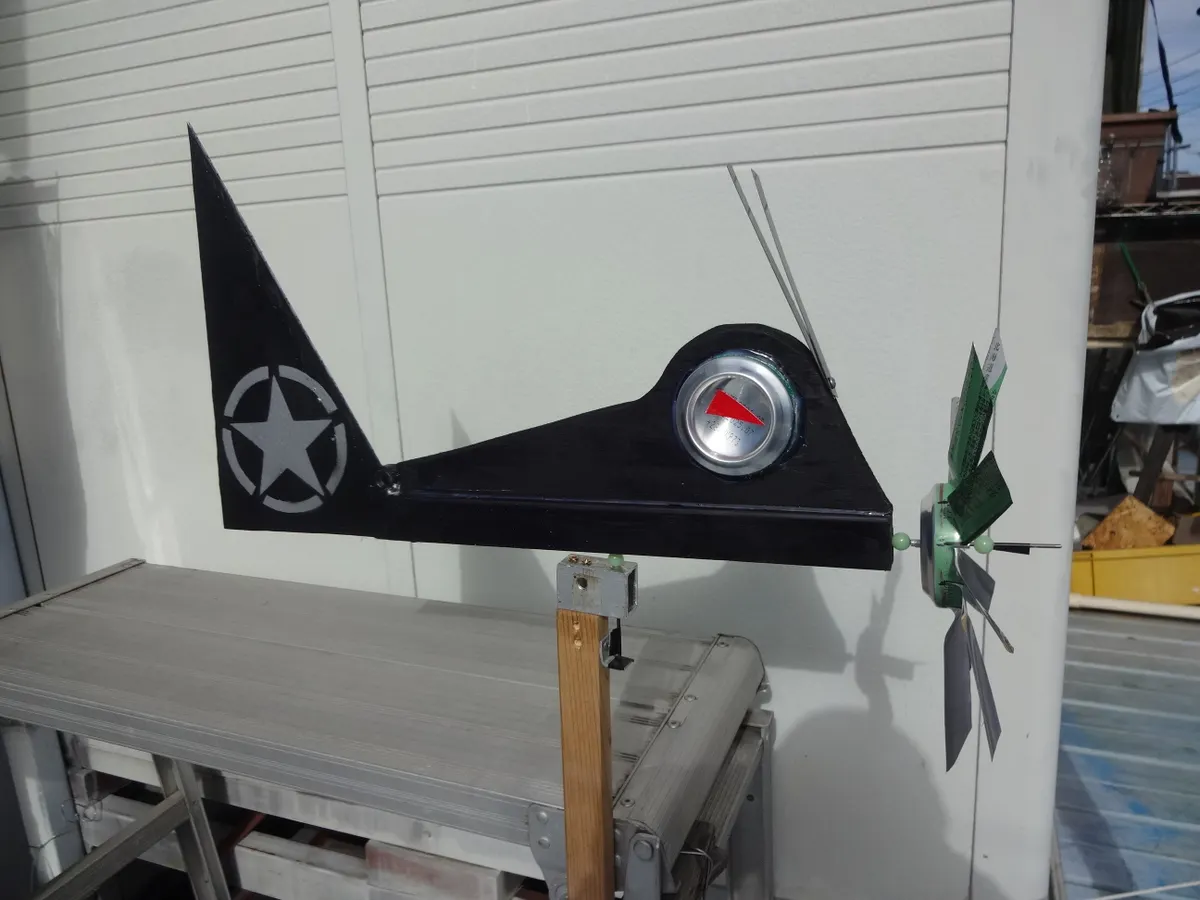

　↓　　自家製　ステンシルで、入門編ですから、、、。この程度で、、、。





















　　↑　入門編では　カラスが寄ってきて　つつかれ　そうですが、徐々に　レベル（迫力）を

　　　　上げて　（作り方も面倒になりますが）スイカ、トウモロコシを守れる

　　　　ド迫力の　風見鶏　になります。
