六角ボルトを入れて手回しできるノブスターというパーツがあります。

右のノブスターは、ホムセンのボルト・ナットのコーナーでよく見かけました。

何かを脱着する際に、締め付けたりゆるめなければならないとき、工具がなくても手で回すことができます（六角ボルトそのものなら、スパナやレンチが必要ですよね）。

しかし、あくまで回す速さは手動の速さです。六角形の凹みがあれば、六角ビットを差し込んで、電動工具で高速回転できるのですが……。

ｳｰﾝ (Θ_Θ;)

というわけでアレンジ開始！

形状を参考にしつつ、作ってみました。

(＾▽＾)/

この作業、手順が大切です。治具やガイドを使わない場合、指の掛かる部分を先に作らないと、材が暴れて失敗します（経験談）。

先に指の掛かる５箇所に穴をあけてから、円形にくり抜きました。

中心には、

①細長いボルト本体の入る穴

②ボルトの頭の入る穴

③キャップ（フタ）の入る穴

をあけています。

そしてトリマーで面取りしました。

実は先に端材でガイドを作っており、どの場所に穴をあけるべきかマーキングできるようにしてあります。

特に中心の穴は、直径の異なる３種類のドリルを使うので、中心がブレないよう貫通させました。

72度の角度は、プロトラクターで計測しています。

キャップも作って、塗装しました。

キャップの中心に六角形の穴を加工しています。ちょっと、ズレたかな？

( ﾟдﾟ)ﾊｯ!

先日、投稿した「六角穴あけガイド」を使っています。

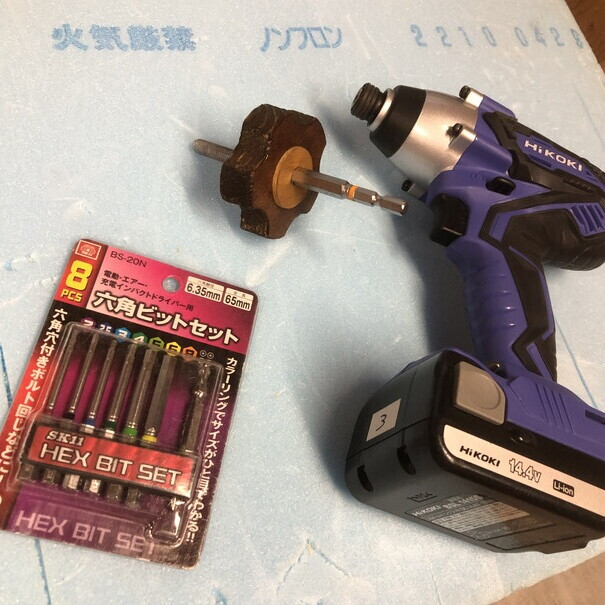

ボルトを差し込んで、上からキャップでフタをして出来上がり。

これがどんな時に役に立つのか？

自作のテーブルソーを例に説明します。

六角ビットを使って高速回転させることで、フェンスの移動を素早く行えます。手動で回すのは、目的の幅に近づいたときの微調整のため、という使い分けができます。

他に昇降台の高さ調整にも使えますね。

※交換前の写真です

およそノブスターの取り付けられる箇所に使えるので、ぐりぐり手回ししている時間を短縮できます。

量産したいところですが、治具やガイドが必要ですね～。

(´∀｀*)
