六角ボルトの頭を木材に埋め込みたいときがあります。

下のような製図用のテンプレートなら、たくさんの六角形が並んでいて使えそうなんですが、薄すぎるので危ないです。ヒビが入ったり割れるかもしれませんので。

(llﾟДﾟ)怖ァ・・

そこで厚みを増やして、ノミやトリマーでも使えるように専用のガイドを作りました。

六角ボルトでよく使うのがM6、M8、M10サイズです。この３種は欲しいですね。

まず製図用テンプレートから輪郭をなぞって、ドリルで穴をあけ、頂点の部分をジグソーテーブルで削っていきます。これで角ばった六角形ができました。

では、テストをしてみましょう。

できたガイドを使って、板に輪郭を写してドリルで丸い穴をあけ、六角形の頂点付近の材の残った部分はノミを入れていきます。

六角ボルトの頭を埋め込むことができました。

この調子で他のサイズもやってしまいましょう。

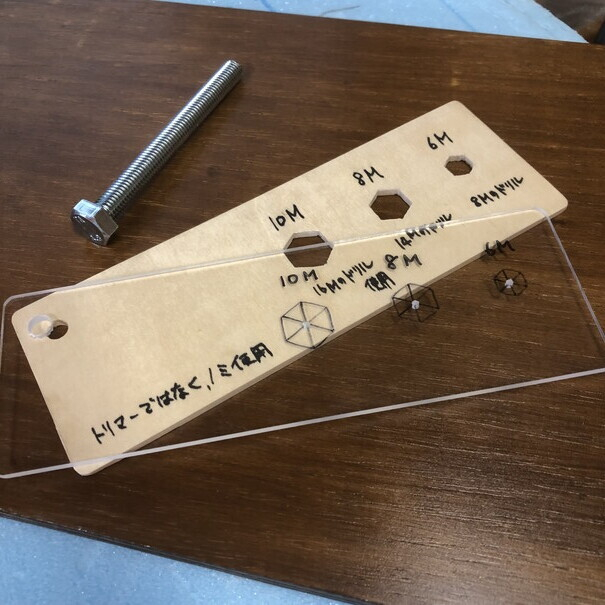

その際に、六角形の中心がすぐに分かるように、アクリル板でガイドを作っておきました。

アクリル板を同じ大きさに切り落とし、六角形の対角線が交わったところに小さな穴をあけました。六角ボルトの頭と胴体でそれぞれ使うドリルの大きさが違うため、中心がズレないように先に小さな穴をあけておくわけです。

※M8サイズの六角ボルトの頭は、M14サイズのドリルで先に穴をあけておくと、ノミで削る部分が少なくて楽です。このM14サイズのドリルの中心をどこへ穿てばよいのか？　そのマーキングのためにアクリル板のガイドを使います。

※ガイドの左上の穴は、ガイドを引っ掛けて吊るしておくための穴です。

というわけで、完成しました。

今後の活躍に期待できそうです～。

＼(＾▽＾)／

その日のうちに改良。六角ビットにも対応できるように穴を増やしました。

ぶら下げて保管してます～。
