自家製の縦型ベルトサンダーです。

こういうの製品であるんだけどすご～～～～～くお高くいので作ることにしましたｗ

モーターは100vの拾ってきたグラインダーをばらしたものを使って

プーリーをVベルトでつないでます

途中ベルトテンションを作ってかませてあります

ヤスリを回す筒は排水管とポリウレタンゴムで作りました

ポリウレタンのほうが駆動側です

サンドベルトを通す下の部分は鉄板です

剤を強く押し当てても曲がらないようにします

土台部分に集塵用の吸い込み口を付けました

「DIYは集塵に始まり集塵に終わる」ですｗ

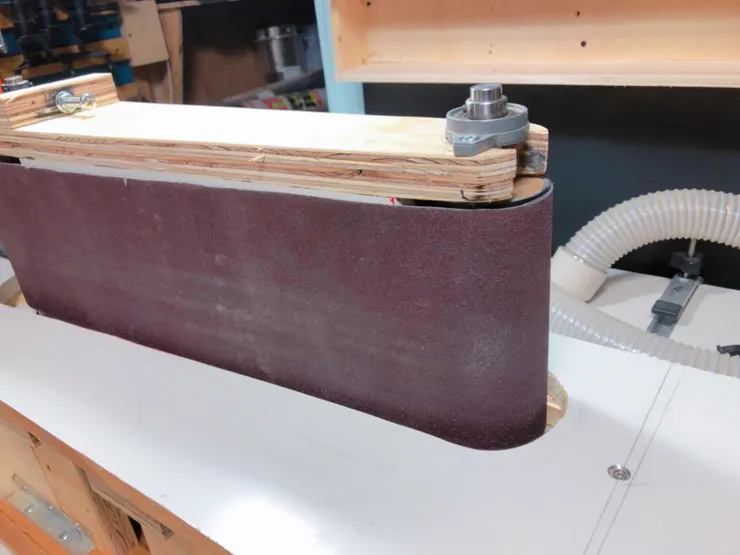

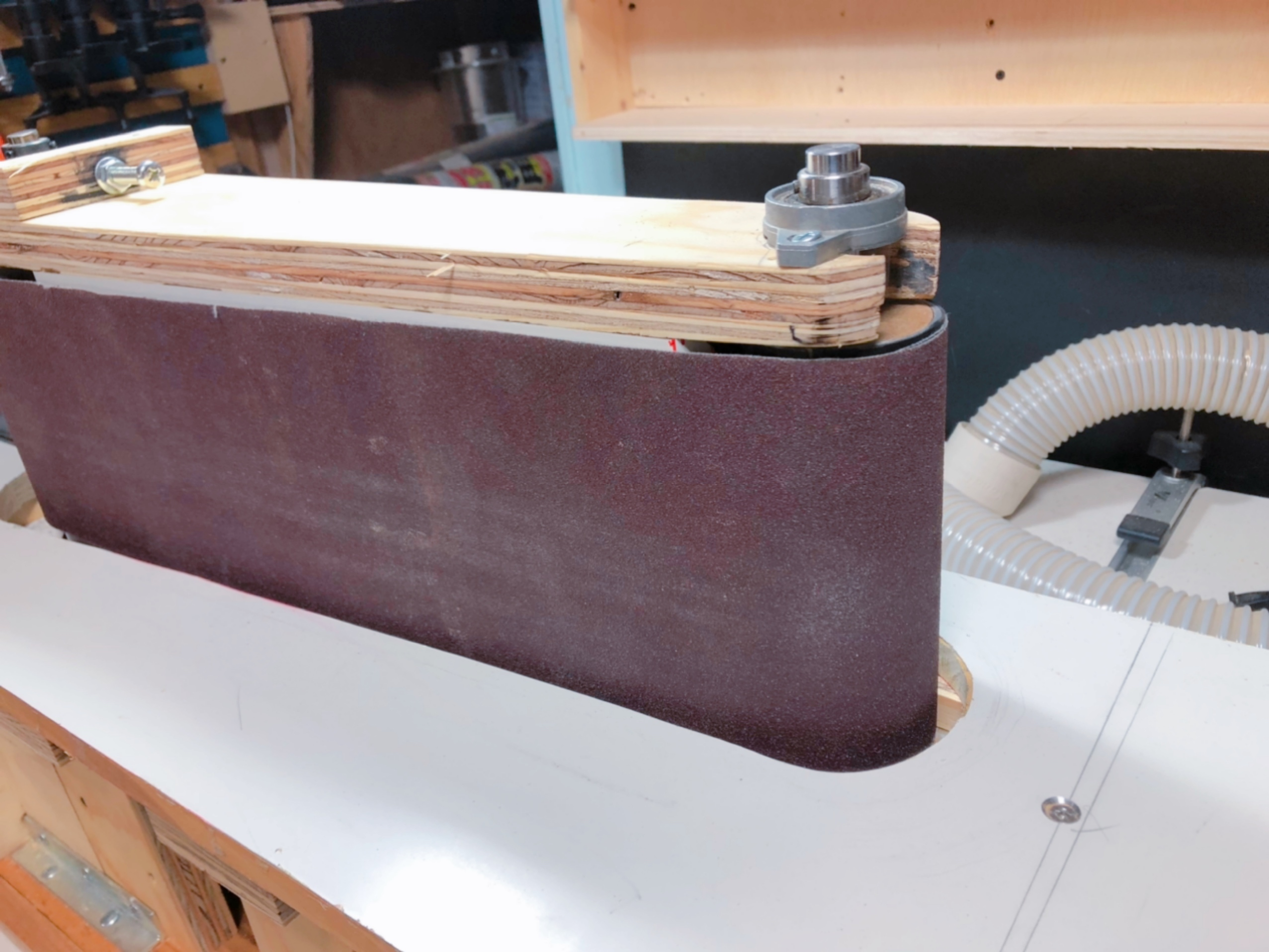

完成形です

奥に見えるホースを集塵口にさして集塵します

左上のボルトでサンドベルトのテンションを調整します

サンドベルトは幅150㎜長さ1,100ｍｍで通常は♯80の粒度をつかって

材の形を整えます

ベルトと作業天板の隙間からおが粉を集塵します

このベルトサンダーで削った引出しの取手と

デッキチェアーの部材です

実際この縦型ベルトサンダーはこのデッキチェアーを作るために作ったような感じですｗ

微妙なRがうまく削れました

最後まで見ていただきありがとうございます。
