昨年　アップした小型機の　2倍　全長70ｃｍの大型機になります。ロータ－（回転部）65ｃｍ

あり、床から3ｍより上に設置しないと強風時はロ－タ－でケガをします　

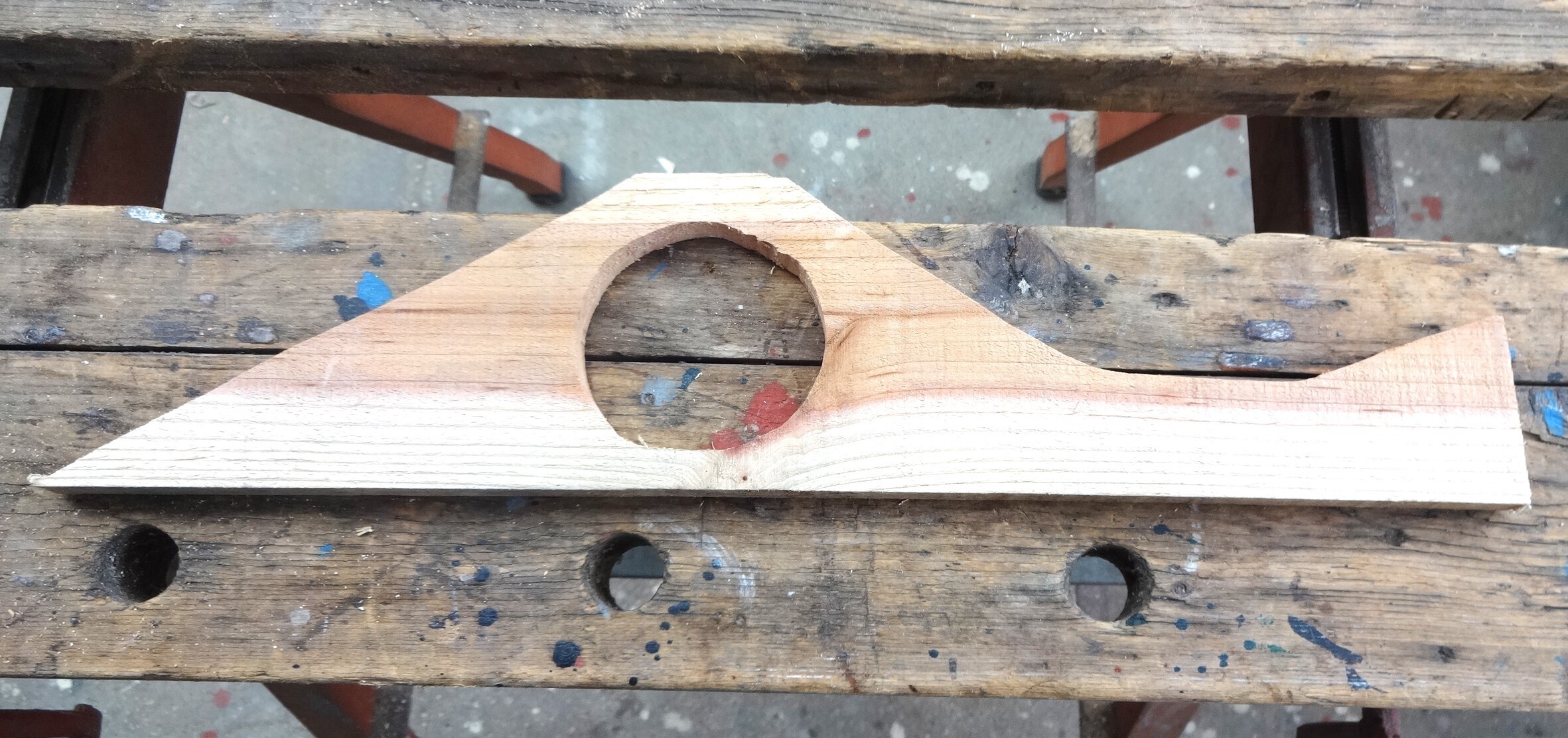

←杉荒材をジクソーでカット。

　〇はアルミ缶の大きさ＋5ｍｍ程で。

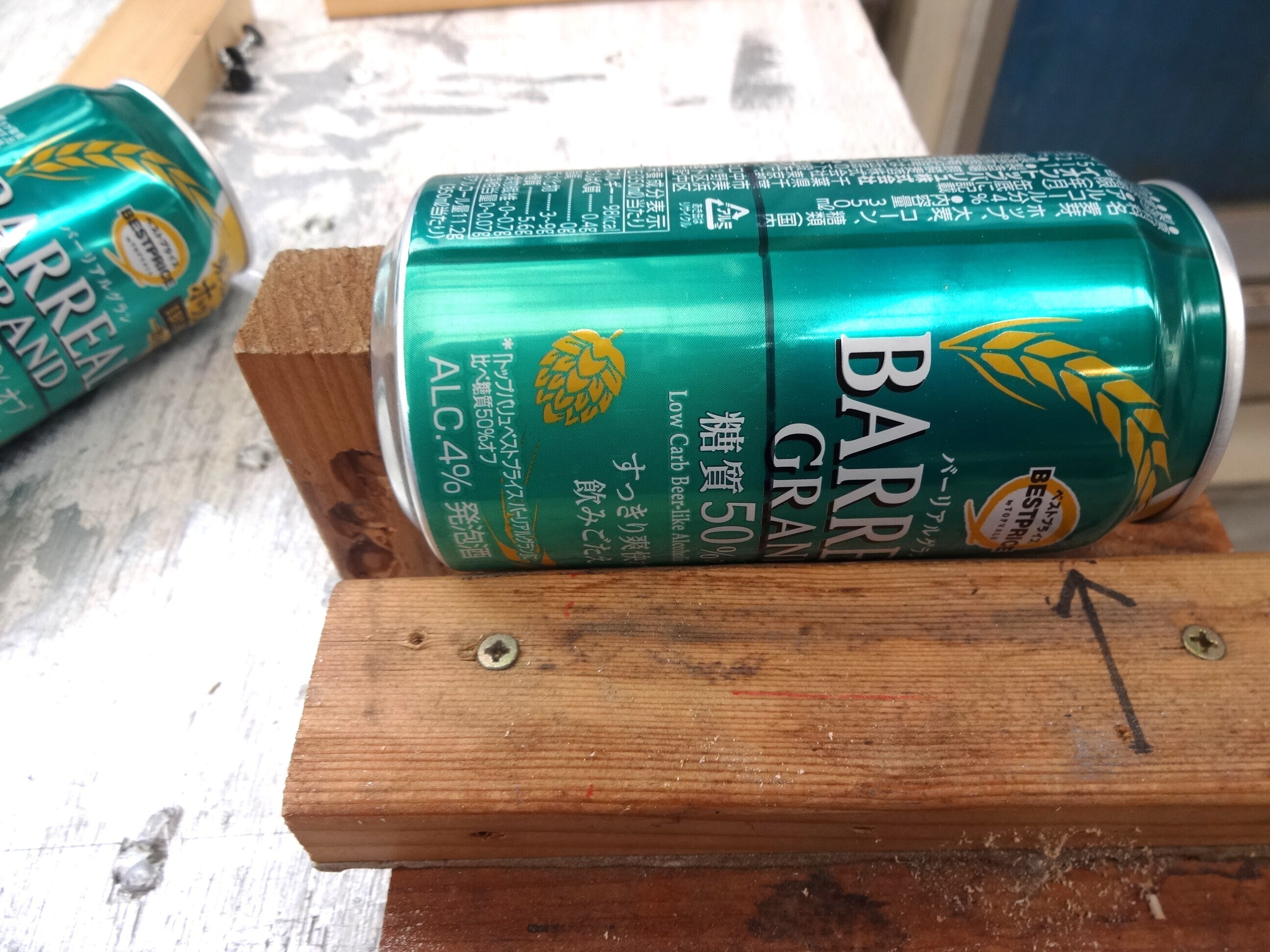

←端材で治具を作ると楽です。

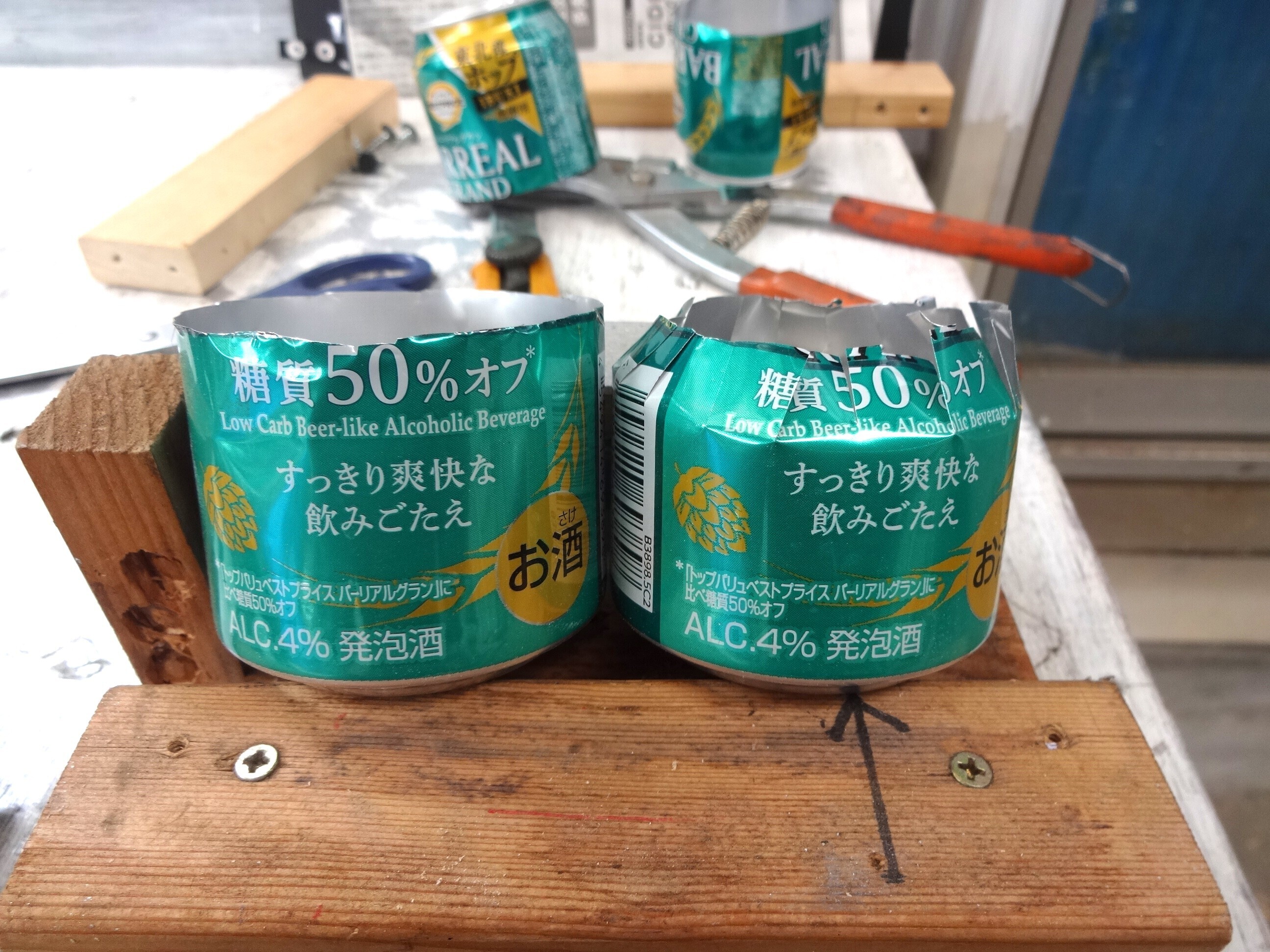

　サインペンを当て、缶を廻して図の様な

　線を書きます。→2缶分。

　出だしは　カッタ－で　その後は

　ハサミでカット。

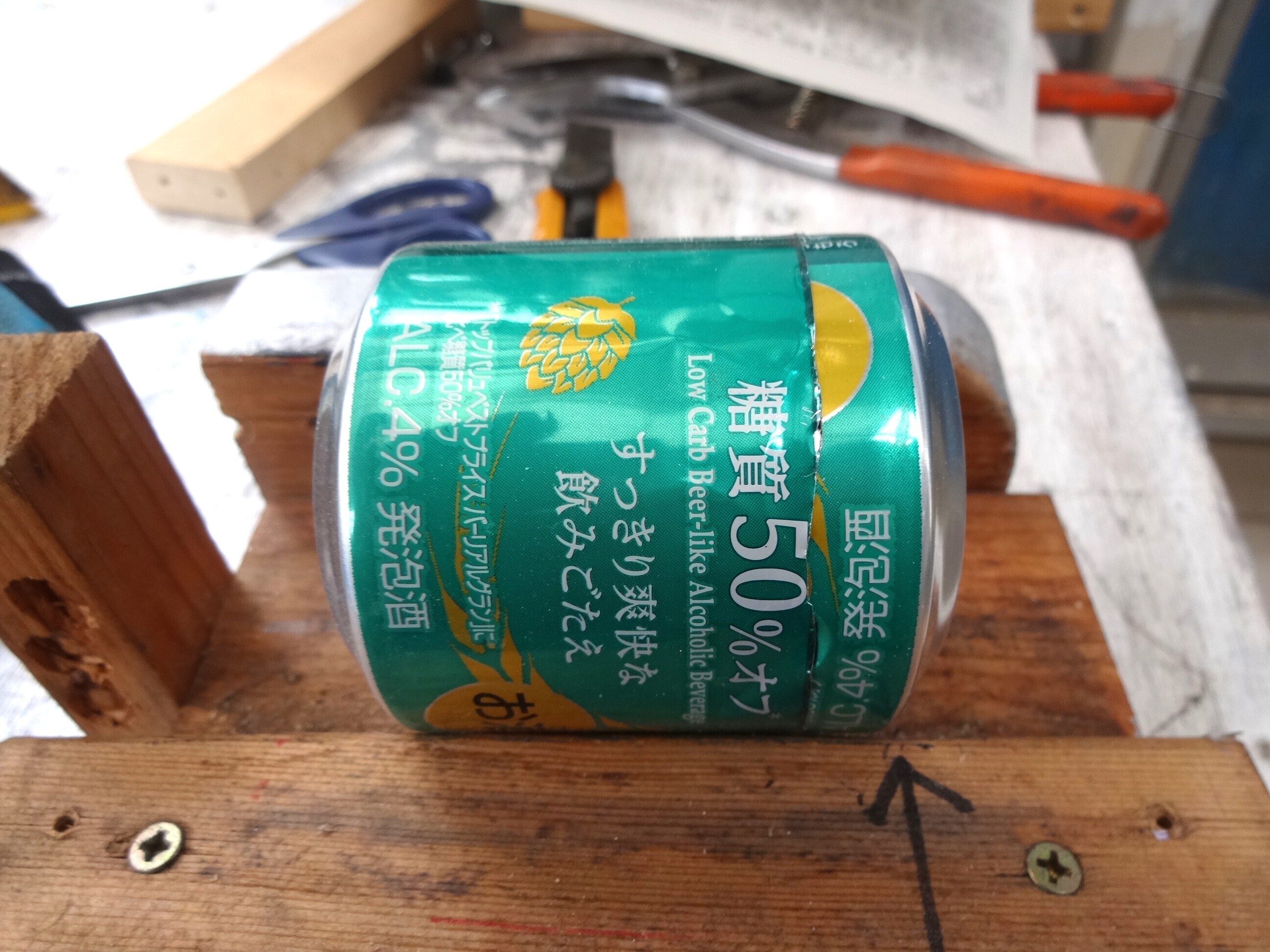

　←片方だけ1ｃｍ程の巾に1ｃｍ程の

　　切り込みを入れます。

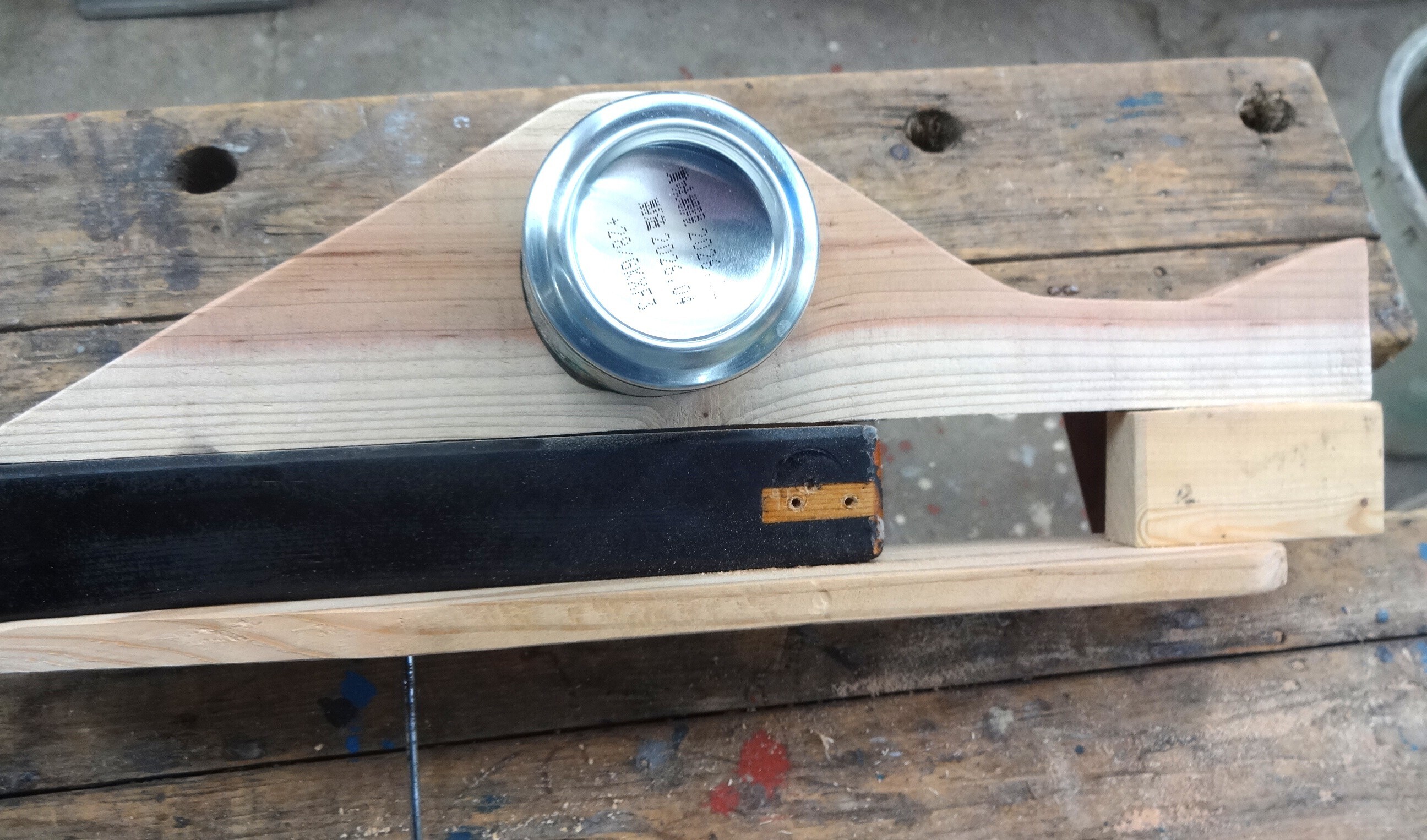

←こんな感じで、はめ込みます。

←こんな感じで、はめ込み

　ホットボンド（グルーガン）で固定。

　風見鶏の目の部分です。

注　私のは板が足りなく窓になってる。

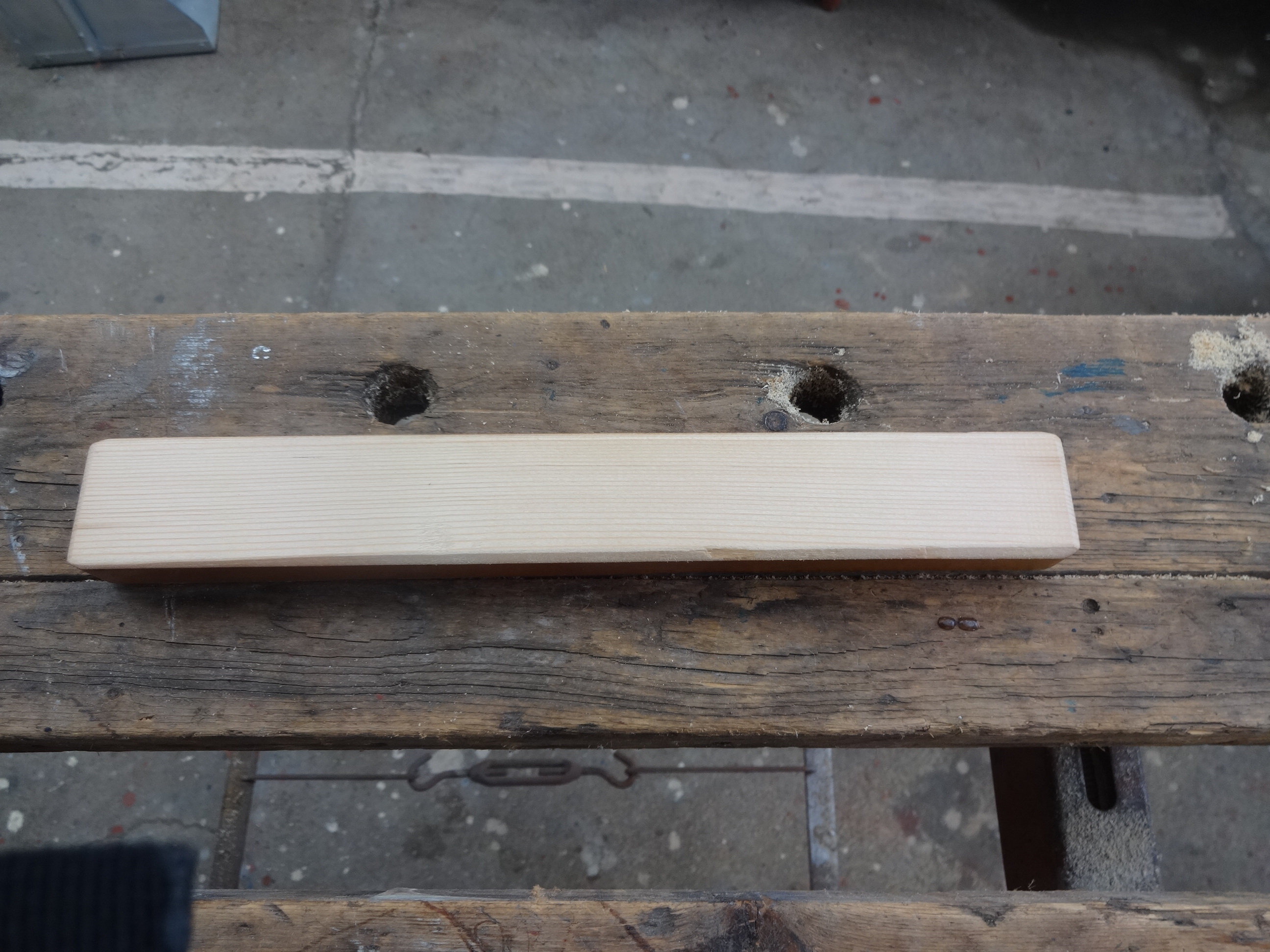

←１×4材　4～5ｃｍ　杉材の長さと同じで

ビス止め、→下から杉（幅の狭い）に向かって　　　　　　　↑　難しいよ

　　　　　　　ボ－ル盤があると便利。

　　　　↓　カインズにあり。

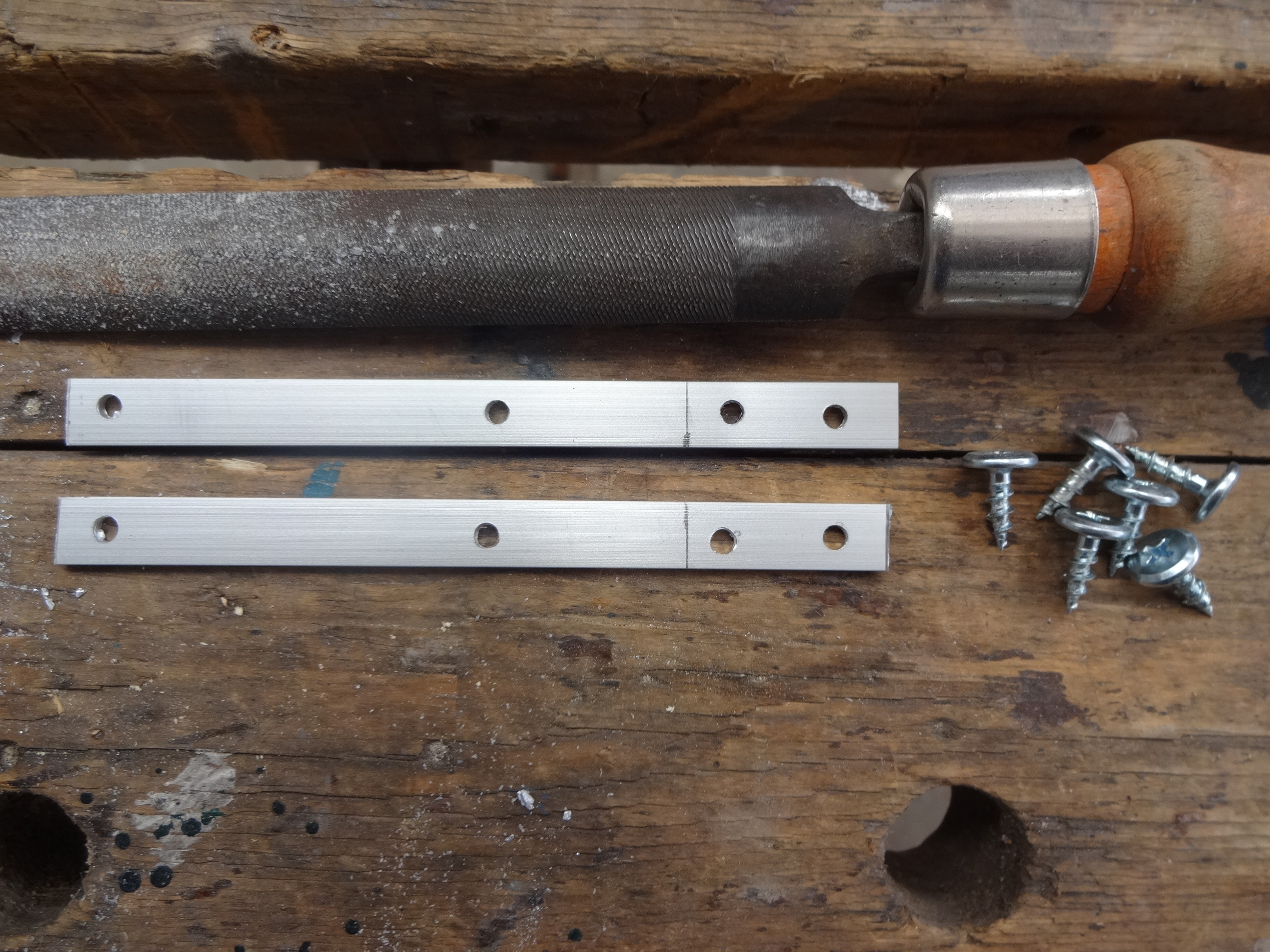

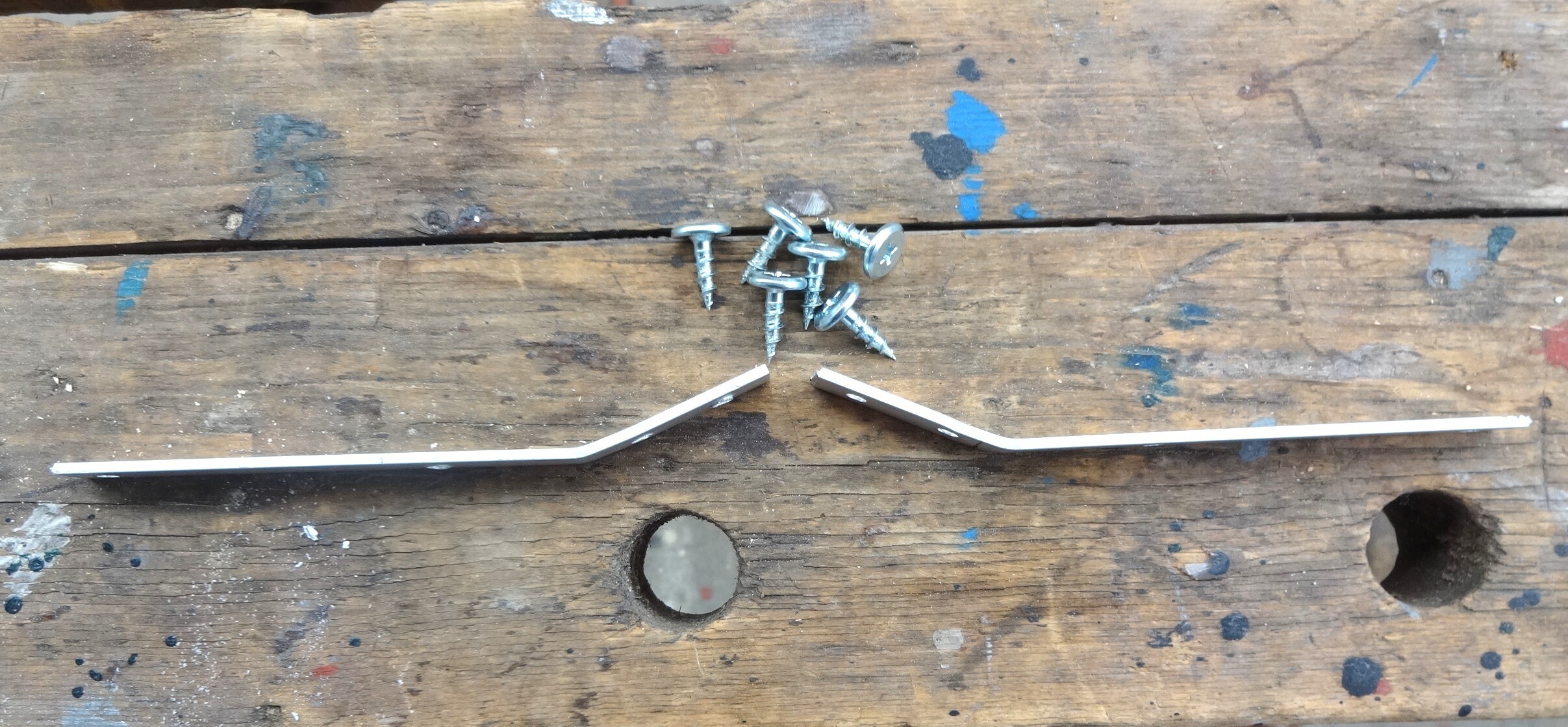

←アルミ平板　厚さ2ｍｍ巾10ｍｍ

　15ｃｍ　２枚　　

　ビス穴開け　鍋ビス10ｍｍ

　垂直尾翼の連結に使用。

　ボ－ル盤ない方は　センタ－ポンチ

　使用で正確に。

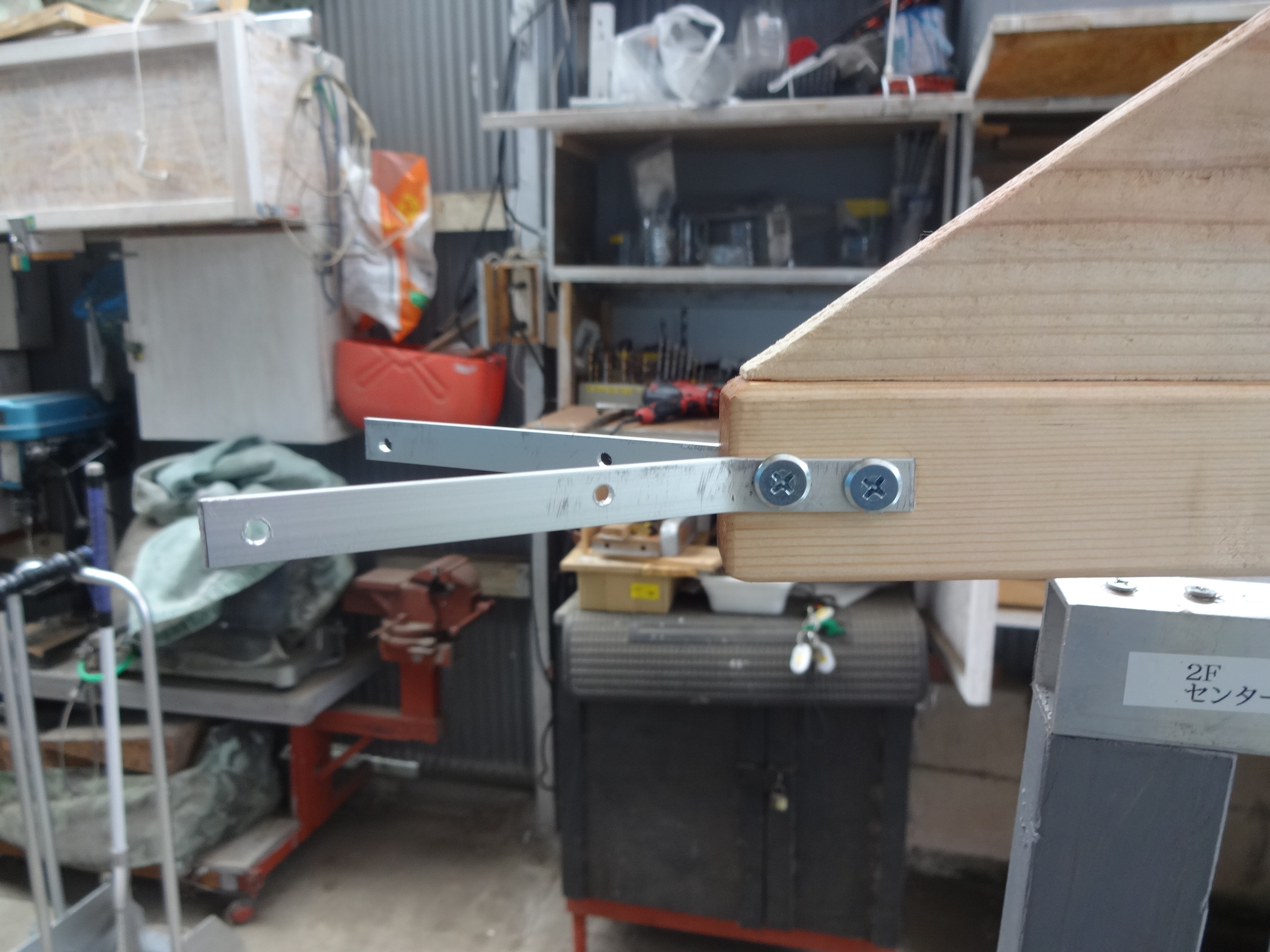

←印の部分で少し曲げる。ペンチ２個

　使用でも可。

←後方に図の様に。

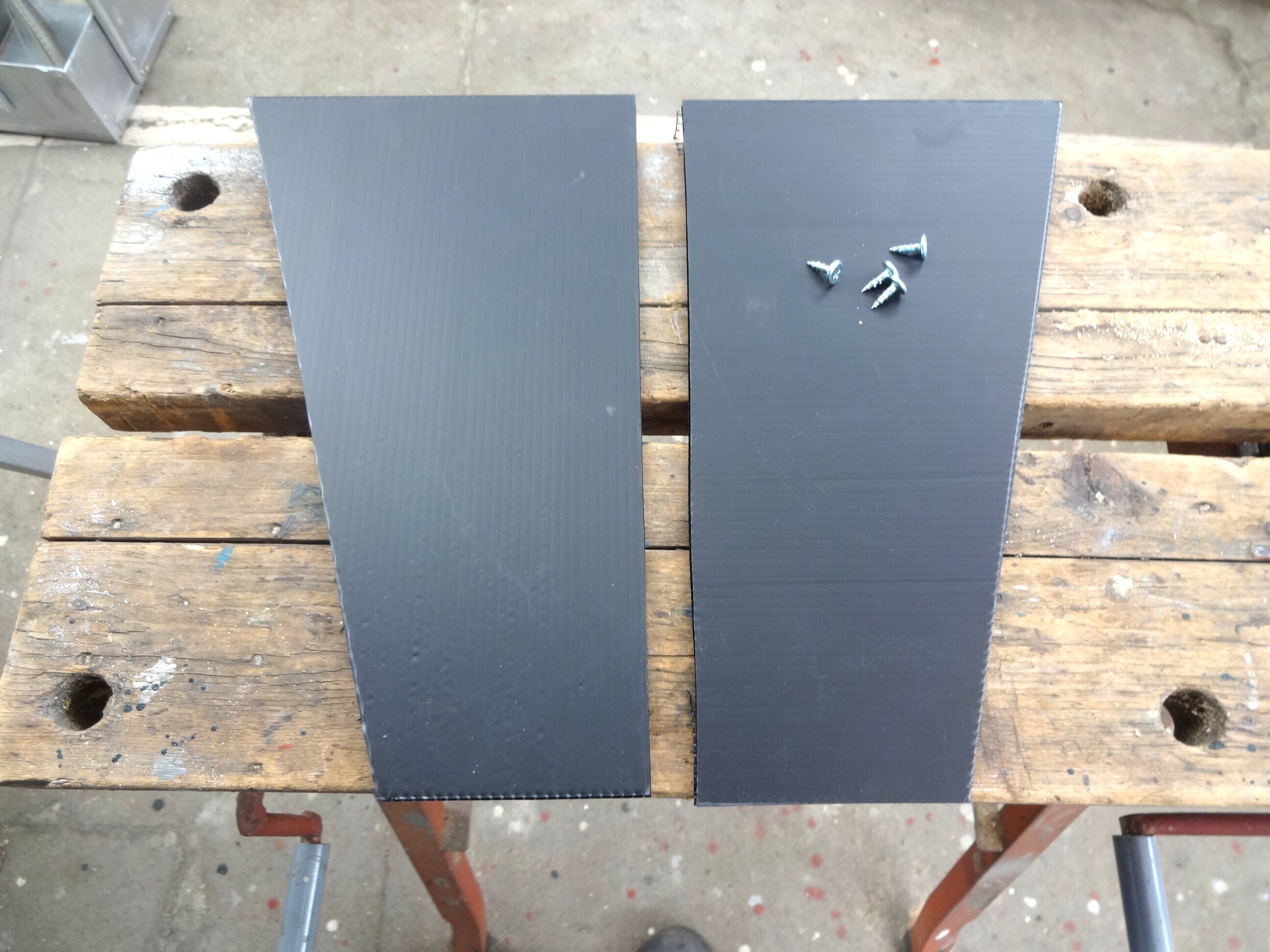

←プラダン4ｍｍ　２枚

　垂直尾翼です。

←3/23　ステンシル練習　その10

　でカットした物。

　スプレ－転写。

←こんな感じで。

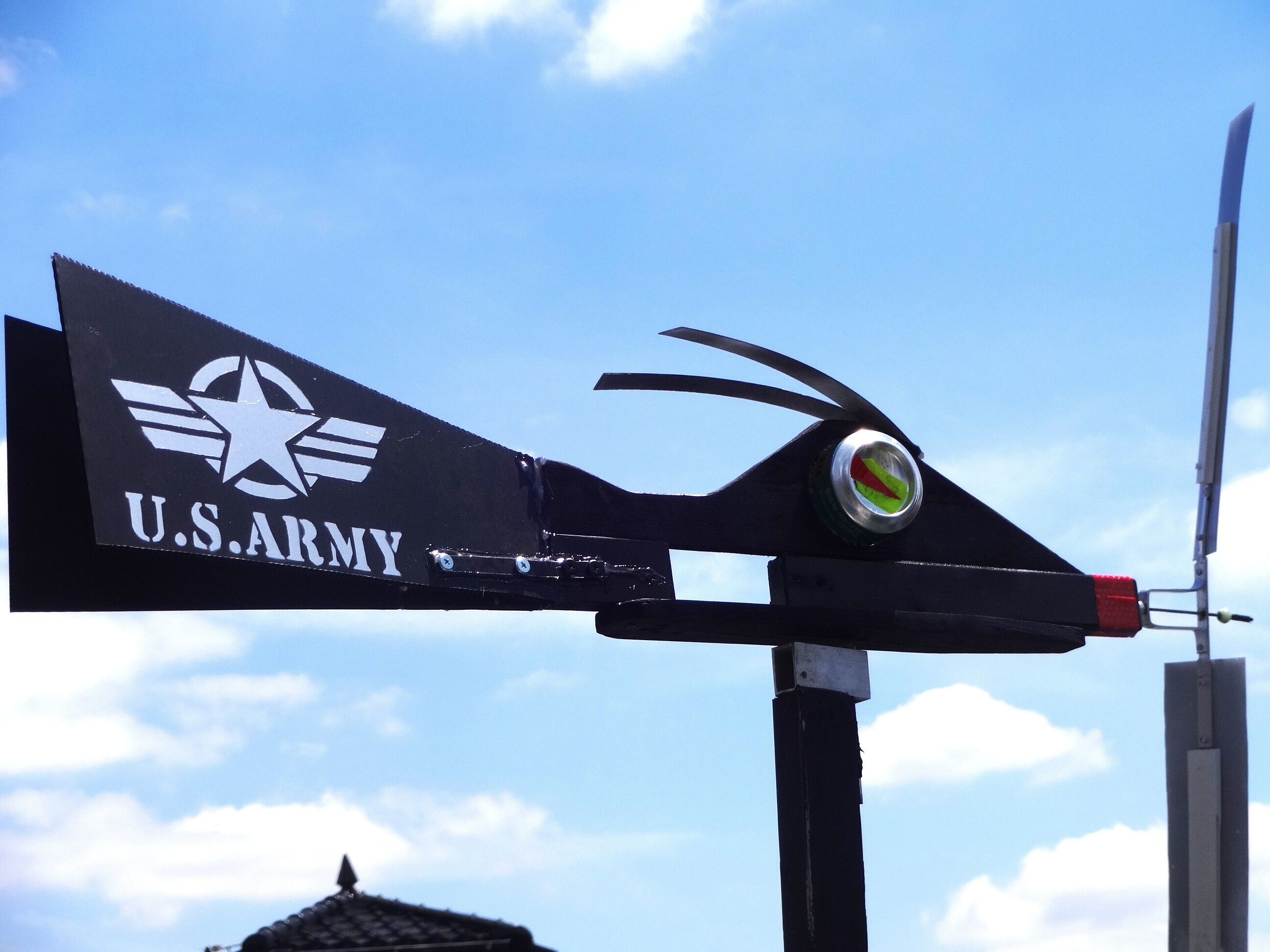

　 A図

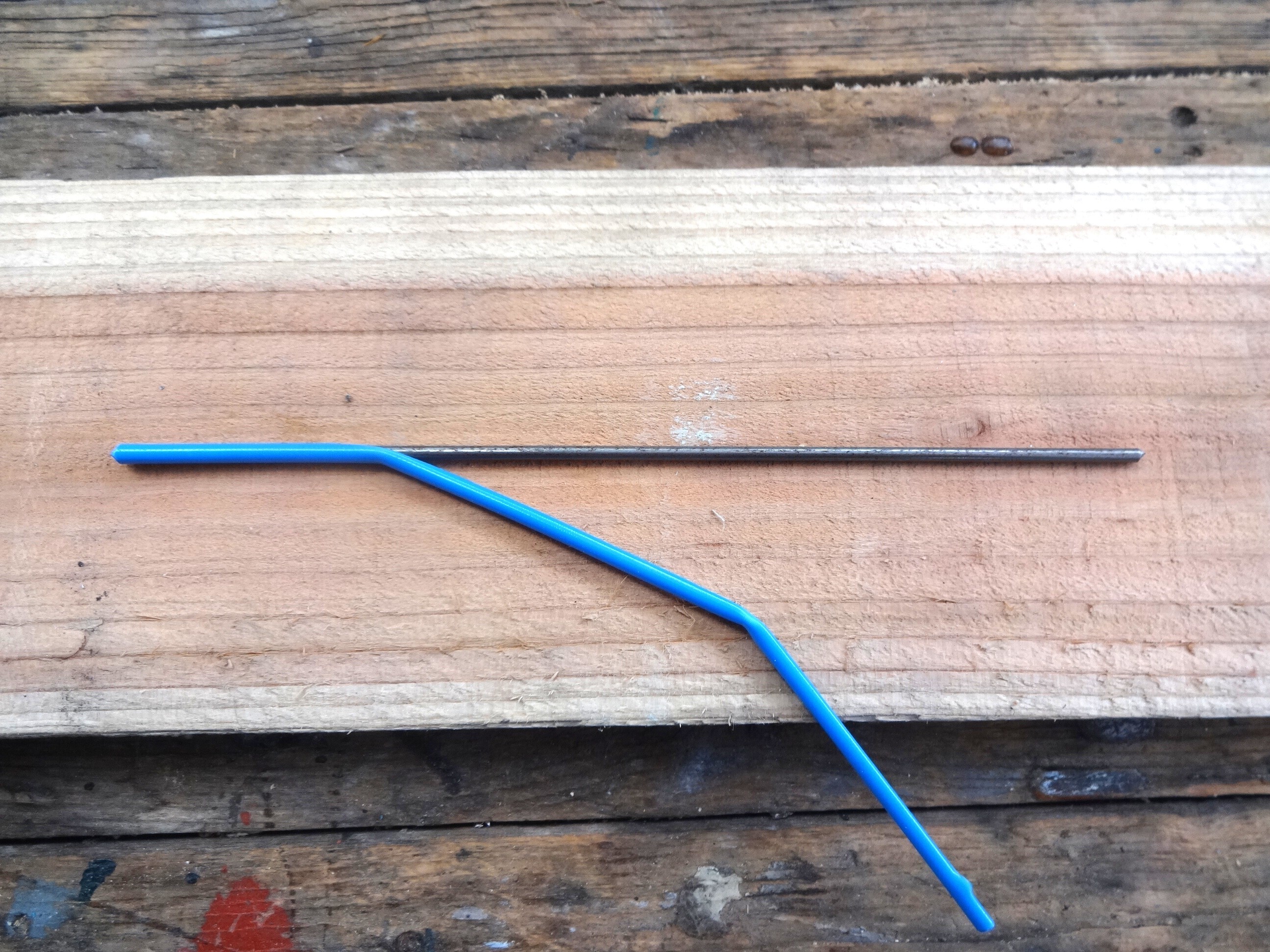

←ワイヤ－ハンガ－の直線部分　使用

　太さ2ｍｍか3ｍｍ　２種類

　3ｍｍ→オススメ。

　カッタ－で被覆を除去。

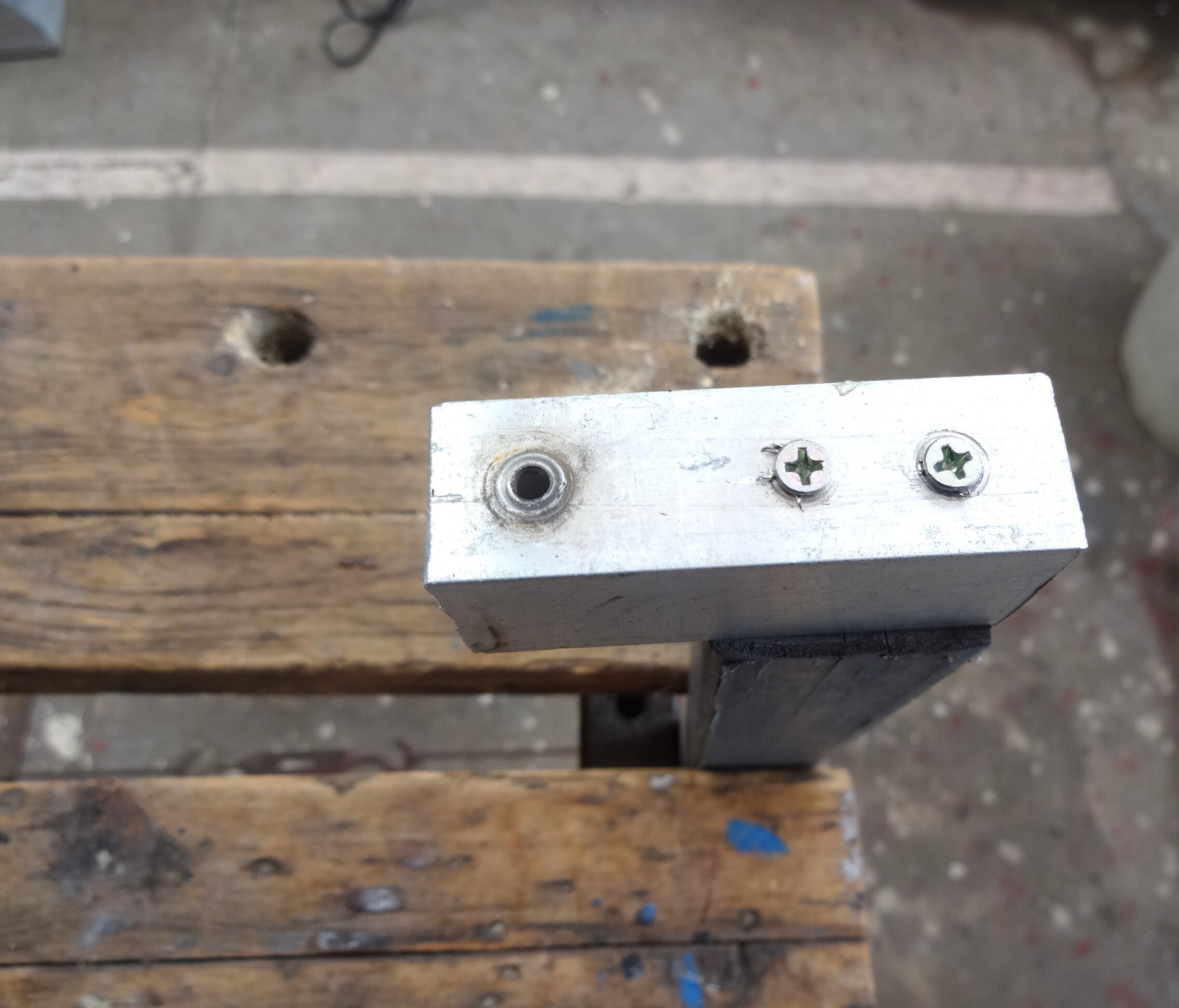

←2ｃｍ×3ｃｍ角パイプ長さ7ｃｍ程

　3ｍｍワイヤ－の場合3.5ｍｍの穴

　垂直に→ボ－ル盤で

ハンドでは難しいよ。

センタ－ポンチ使用で裏表

　正確な位置に

　他の２本穴は長めのコースレッド

　で角材（長さ５０cm程）に固定。

重要　↓

←ボデイ部分に3ｍｍの穴を垂直に　　　　　　　

　空ける。→重要。4～5ｃｍの深さ

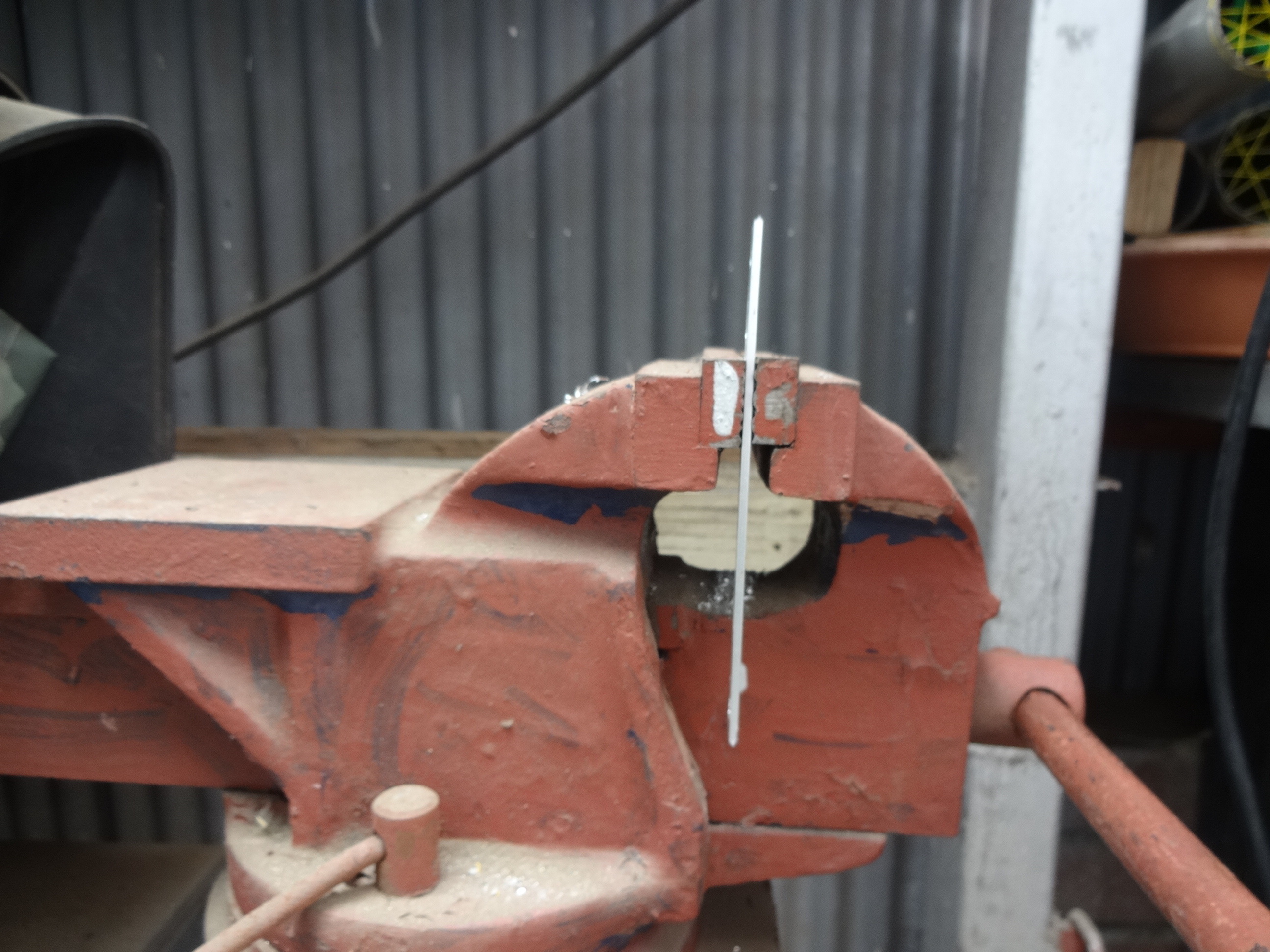

　13ｃｍ程の長さのハンガ－針金

　を3ｍｍの穴に入れカナズチで

　軽く叩き抜けない様に。　　

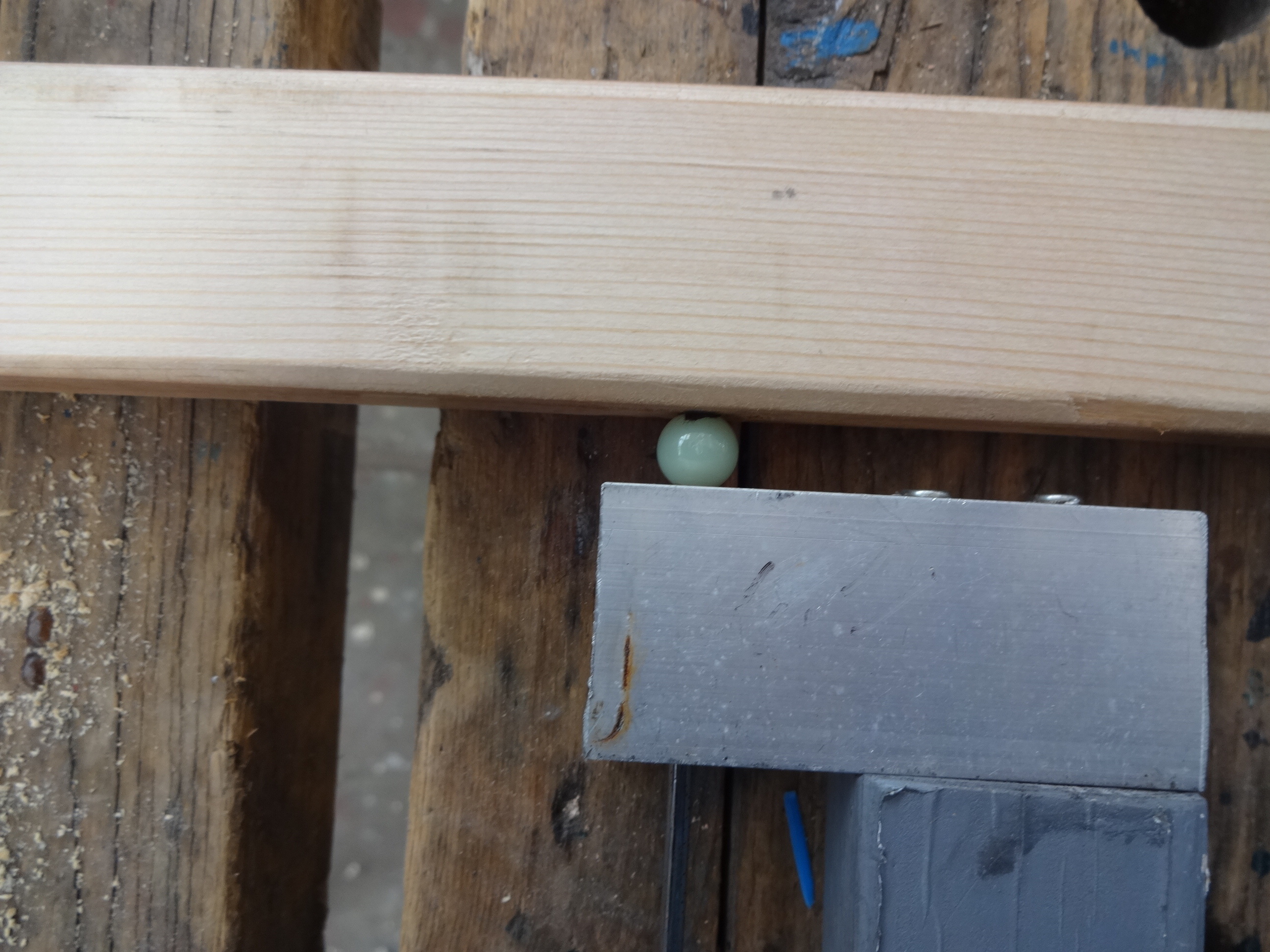

　　　間に　ニセ真珠（100均）穴のあるもの→3.5ｍｍ刃で大きくする。

注　指で直接押さえるとケガする。

　プライヤ－で押さえて。

全体像はA図を見て下さい。

注　ロータ－（回転部分）は　後日　予定です。
