海外のDIY系の動画を見ていたときのことです。ある光景に目を奪われました。

テーブルの天板がぐるりと半回転して、別の工具が出てきたのです。

その発想と構造に仰天しました。

( ﾟдﾟ)ｽｹﾞｴ…

この間わずか３秒程度。

別にその半回転する作品の紹介でもなかったので、何事もなかったように動画は流れていました。

この衝撃を受けた作品を調べようとしましたが、名前が分からない。なので検索のしようがない。どうしようもないまま、1年以上経過しました。



ところがある時、気になっていた作品の名前が「フリップ・トップ・ツール・スタンド（Flip Top Tool Stand）」であることを突き止めることに成功しました。そうして調べると、でるわでるわ。さすが海外、DIYの本場だけのことはあります。支柱の中にコードを這わせていたり、アレンジしたものがたくさん出てきました。



それらを参考にしつつ、作成することにしました。



■作成編■

この作品の要は天板をうまく回転させることにある、と思っていたので、端材で確認することから始めました。回転させる板と工具を支えるのは、28ミリのイレクターパイプを使いました。

このパイプを挟んでいる角材は、使わなくなって解体したソーホース（馬）の脚の部分です。

再利用できるものは、どんどん投入しています。

側板と土台を作ります。

成功するかどうか分からないので、省けるところは省いていきます。

ただいつもは軽さ優先で作るのですが、今回は重量が掛かるので、２×４で組みました。

天板と接する側板の形状を工夫します。

回転時にぐるぐる回らないように、半回転したら止まるようにストッパーの構造をもたせようとしています。

テストの割にはネジを打ち込みすぎですね。

では回してみます。

成功しました。

天板の形も四角形ではないようにしてあります。

(´∀｀*)



半回転させることはできたので、次は使用中に元に戻らないように、回転をロックする仕組みを実装しなければなりません。できるだけスマートなやり方がいいですね。



試行錯誤の結果、パッチン錠を使うことにしました。

側板と天板の側面に、ふたつのパッチン錠を接合してあります。天板の側面には、それぞれ向きを変えて接合しました。

ただパッチン錠だけでは心許ない。

工具の重みでパッチン錠を接合しているネジが飛んでしまったら？

大惨事を招きかねませんよね。

(llﾟДﾟ)怖ァ・・



もっと確かな安全策を考えましょう。

扉の上の方に角材を取り付け、天板の側面の形状を凹型にしてはどうでしょうか？

半回転させた後、扉を閉めると凹凸が噛み合って、ストッパーの役割を果たしてくれそうな気がします。

( ﾟдﾟ)ォォ…

というわけで実行してみました。

なかなかよさそうです。



では、作成順序が前後していますが、工具と天板との接合について見ていきます。

ボール盤との接合は難しくないです。ボルトとナットで接合しました。

問題は糸ノコ盤です。

工具の組み合わせはいくつか候補がありました。

当初はこのスタンドを２組作る予定でした。その組み合わせで、ボール盤と卓上ベルトサンダーは使用頻度が同じくらい多いため、天板を挟んで対にしないつもりでした。そこで使用頻度の少ない糸ノコ盤をボール盤と組み合わせることにしました。



※孤を描く軌道で回転するので、ボール盤の頭が土台の２×４と干渉しないかを確かめつつ、作成しています。かなり疲れる作業になりました。

真後ろに穴がありますね。ここは接合できそうです。

しかし、側面にある穴との固定が難しい。

糸ノコ盤の分解も考えましたが、やり方が分からない。

できたとしても元に戻す自信がない。

ｳｰﾝ (Θ_Θ;)



工具本体に穴をあけたくなかったので、相当苦労しつつ接合しました。

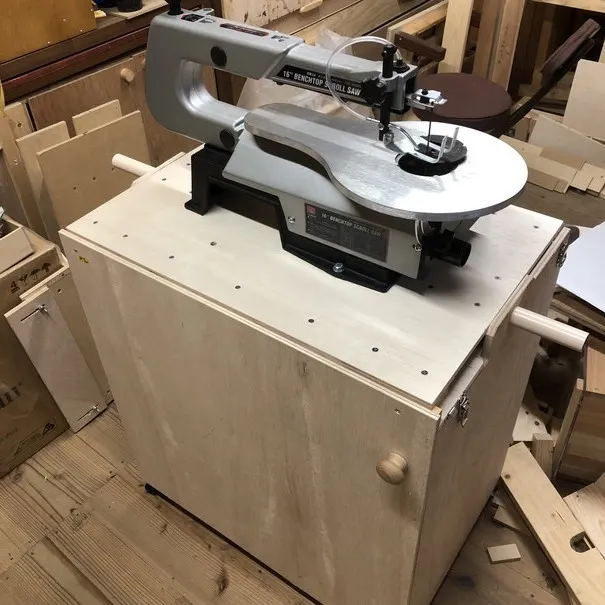

というわけで、キャスターも付けて完成しました～。

では、実用性はどうだったのかというと……。

この作品、横方向に回転しますよね？　縦方向に回転する構造だと、使用中に使用者の方へ倒れてくることがあるかもしれません。これは危険なので、物理的に起こらない構造にしたわけです。



すると別の問題が発生しました。

工具を切り替えるため、ぐりんと半回転させるには、左右に半回転できるだけのスペースが必要になります。つまり両サイドに物があった場合、いったん引き出した後で、左右にものがないスペースが必要なわけです。



たいてい作業場は散らかった状態なので、このモノのない状態を維持するのが難しい。

（あくまで私の場合ですよ）



果たして、この作品は使いやすいのか？

確かに使用頻度の低い糸ノコ盤を箱に閉じ込めて、木粉の被らない状態にするのは魅力的です。

「ひとつのスペースにふたつの工具を入れられるって、コンパクトで空間の有効利用に役立ちそう！」

作る前はそう思っていました。



結論。解体しました。

(ﾟДﾟ)ﾊｧ?



ボール盤にしろ、糸ノコ盤にしろ、けっこう重量あるので、半回転させるのも力が必要です。パイプの支柱があるとはいえ、ふたつ分の工具を回しているわけですからね。お手軽～というわけにはいきません。

そして何より、必要を強いられる潜在的なスペースが大きいということ。



実際に作ってみて、使い勝手を確認した上で判断しました。

というわけで、解体した木材はすでに別の作品に使ってます～。

＼(＾▽＾)／
