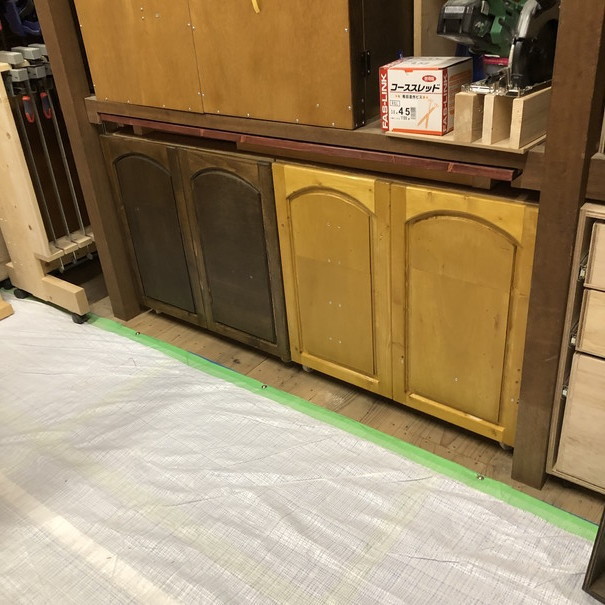

外観がとても気になっていたツールキャビネットをついにリニュアルしました。

新しい試みとして、扉をアーチ状にしてみました。この手のデザインにするには、「ルーターと特殊なビットが必要ではないか？」と思っていましたが、ある時、「工夫すればできるかも？」と着想を得たので実行に移すことになりました。

※床に湿気対策のため、Pボートとホワイトシートを敷いています

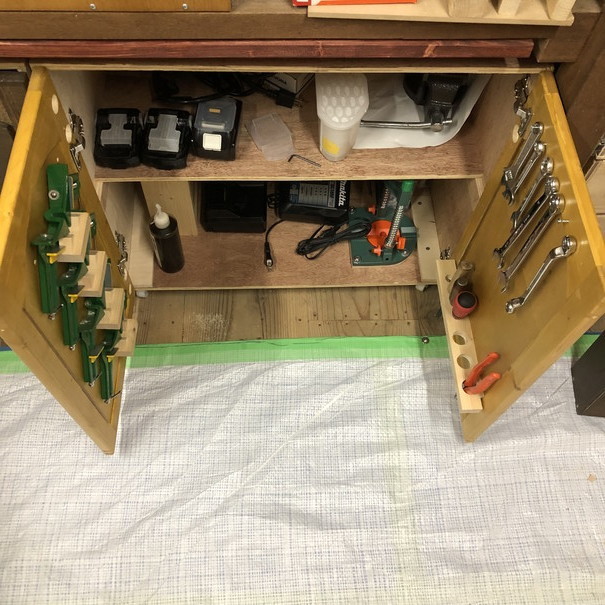

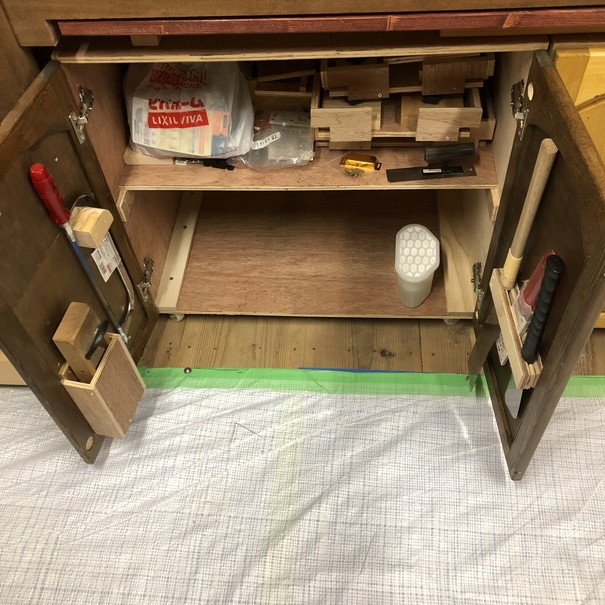

完成後の中身はこんな感じ。

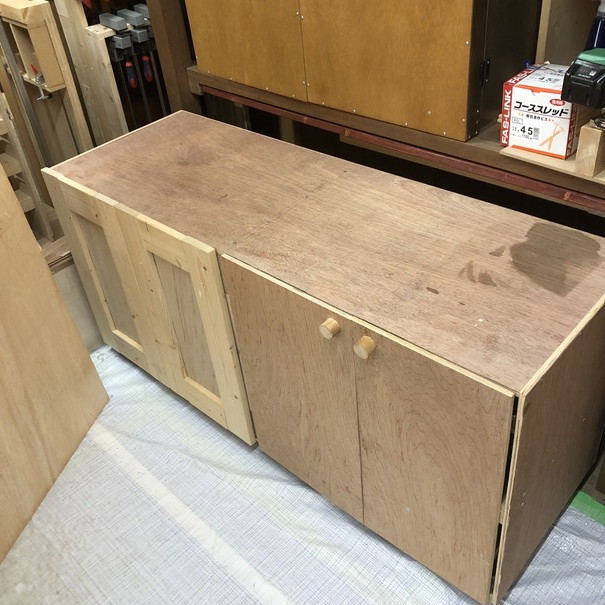

リニューアル前

違いすぎる～～！　ともだえてしまいそうです。

手前、扉と側板のあいだに隙間がありますよね？　こういうのを早いとこ、どうにかしたかったわけです。



■リニューアル作成編■

基本的には使える材はそのまま利用する方針です。

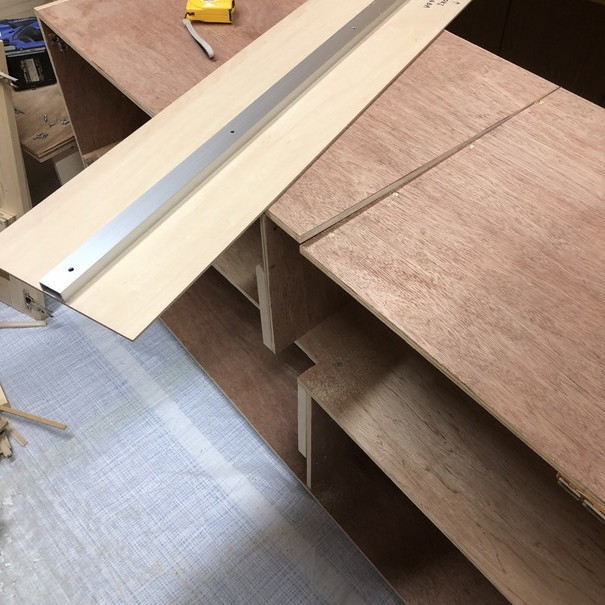

まず本体を真っ二つに分断し、コンパクトにします。移動しようとすると、移動先に同じだけのスペースを必要とするので、作品が大きいとストレスになりやすいんですよね。スペースを作ることから始めないといけないので。

ｳｰﾝ (Θ_Θ;)

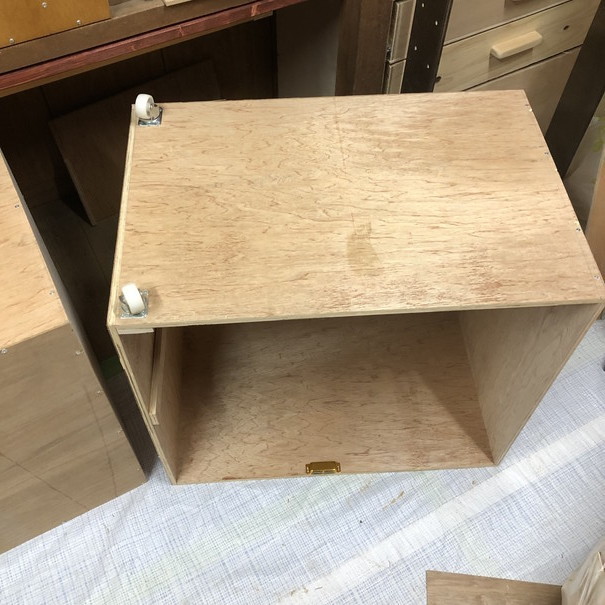

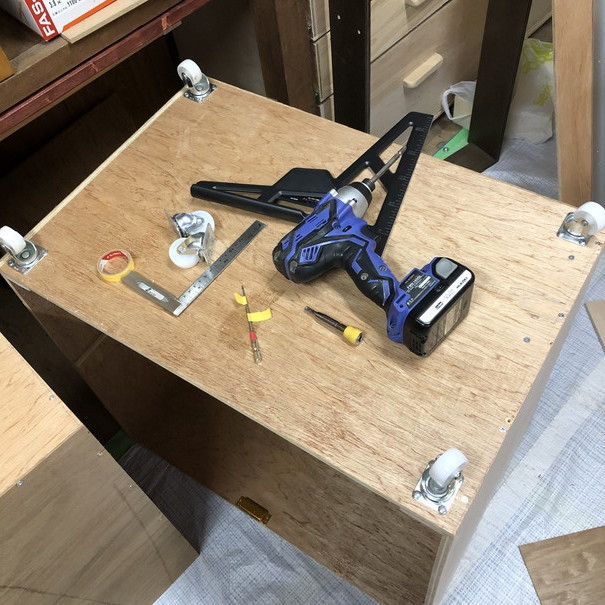

側板を取り付け、同じキャスターを追加します。

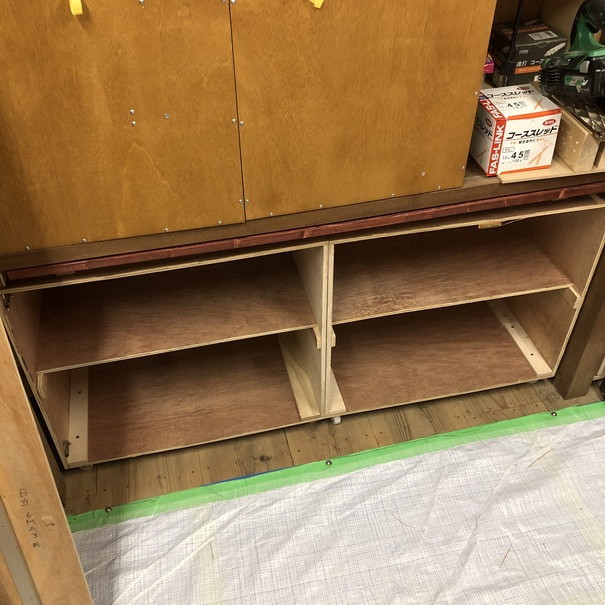

これでキャビネット本体は完成。

扉の作成に取り掛かります。

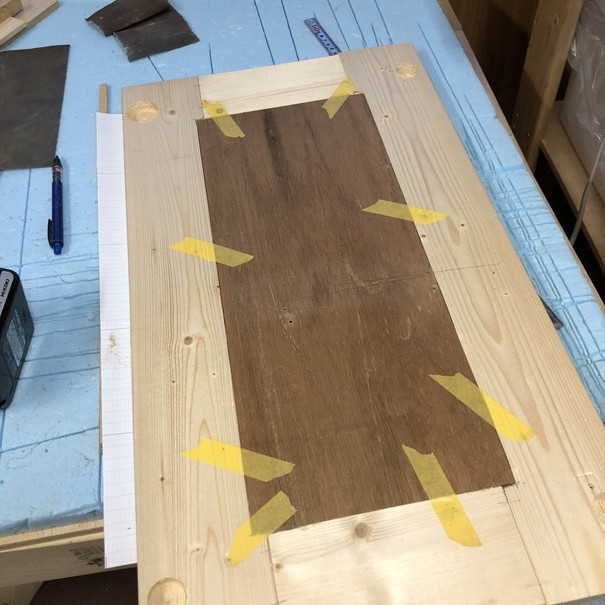

扉の材（縦框：たてかまち）はそれぞれ２分割して再利用していきます。

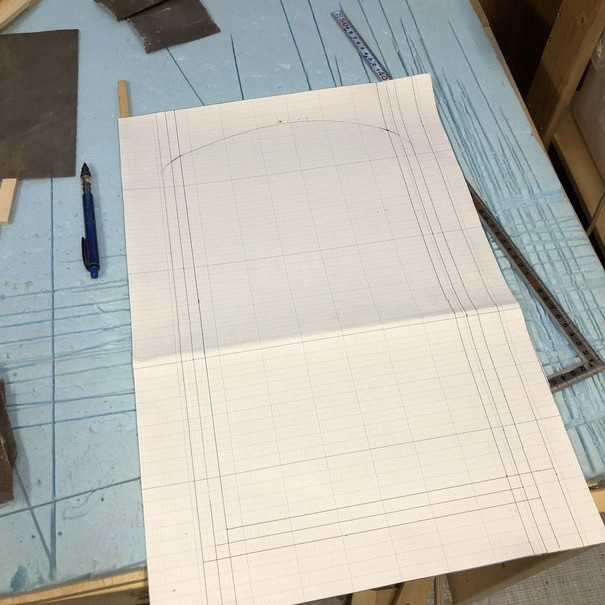

一応、原寸大のデザインはしてありました。

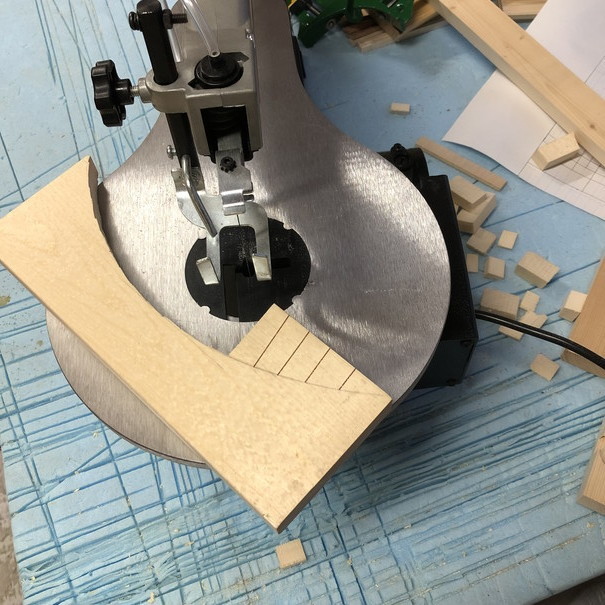

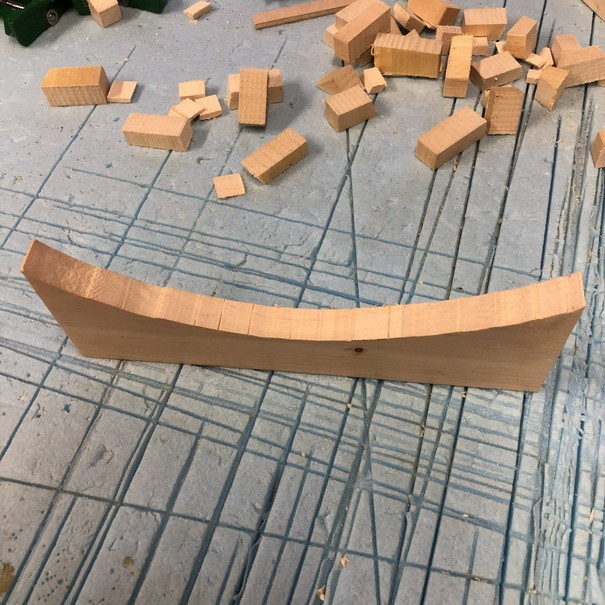

アーチの部分を作っていきます。

曲線を一発で切ってしまえる技術はないので、そろりそろりと切っていきました。

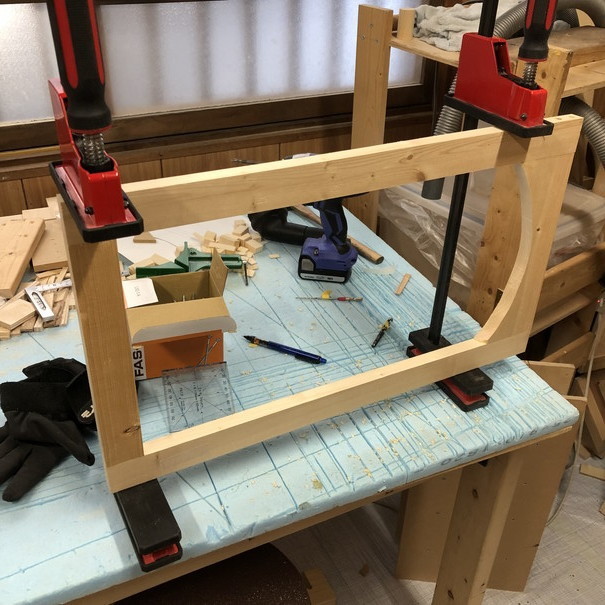

サンディングして仮組みしてみます。

なんだかよさそうです。

＼(＾▽＾)／

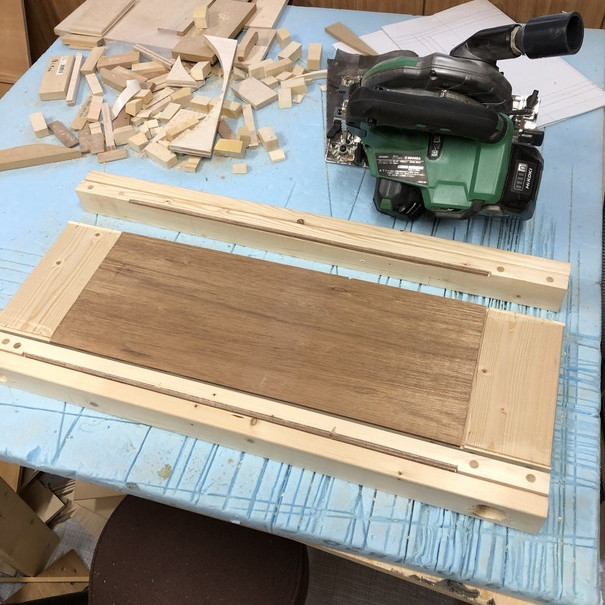

扉の中央にはめ込む鏡板を作っていきます。

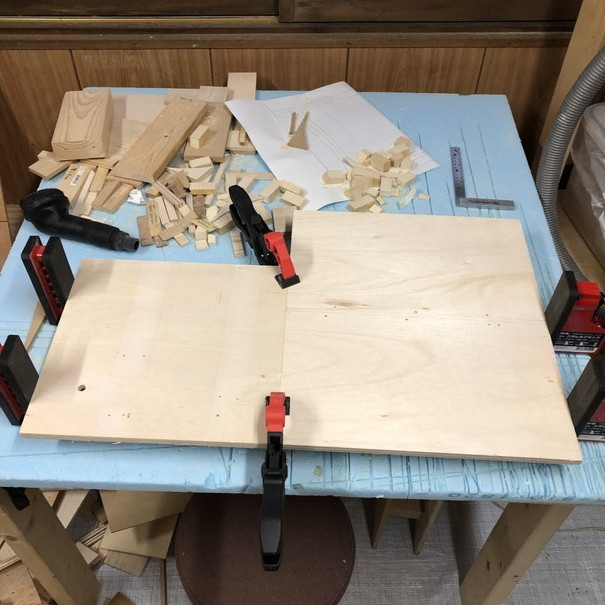

11ミリのファルカタの端材を連結しました。

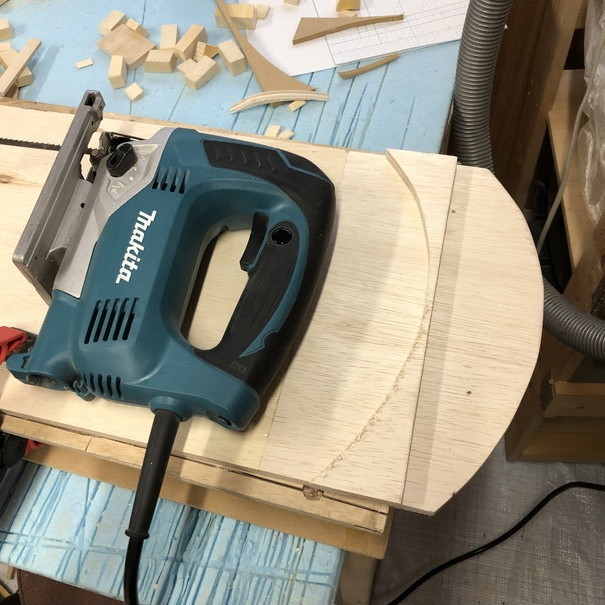

ジグソーでカーブを切っていきます。

フリーハンドなので、精度は微妙なところです。

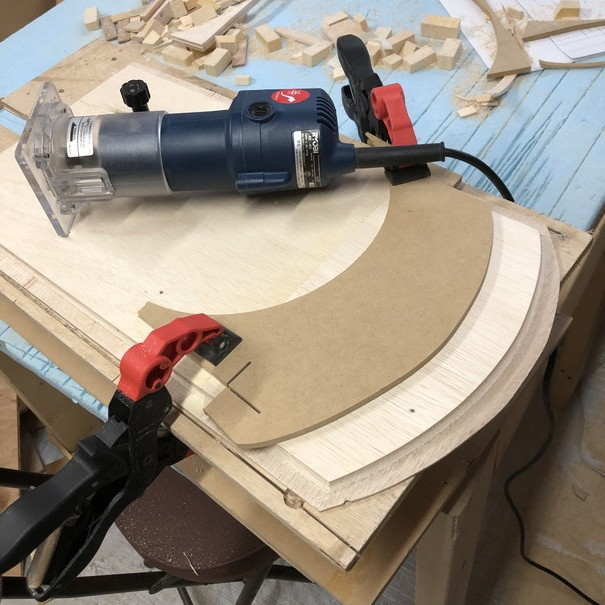

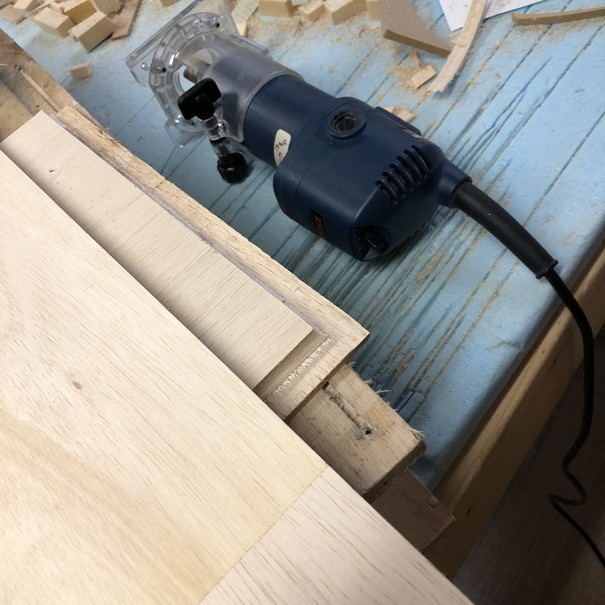

MDF板のガイドに添いながら、トリマーで彫っていきます。

もうひとつの扉も作っていきます。

使える材は再利用していきます。

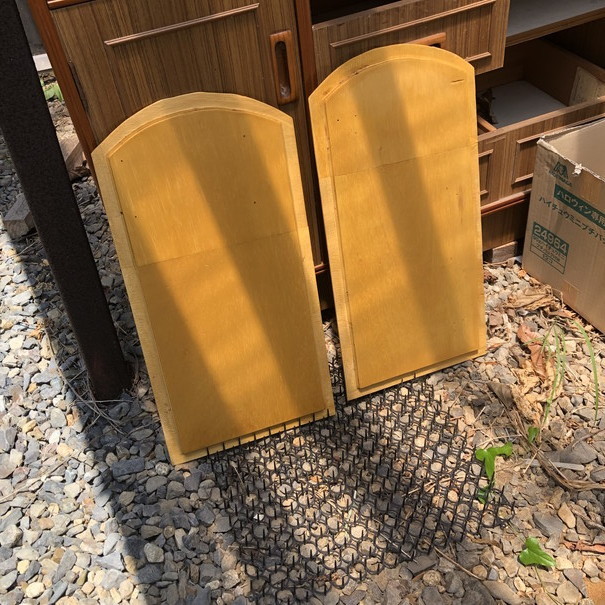

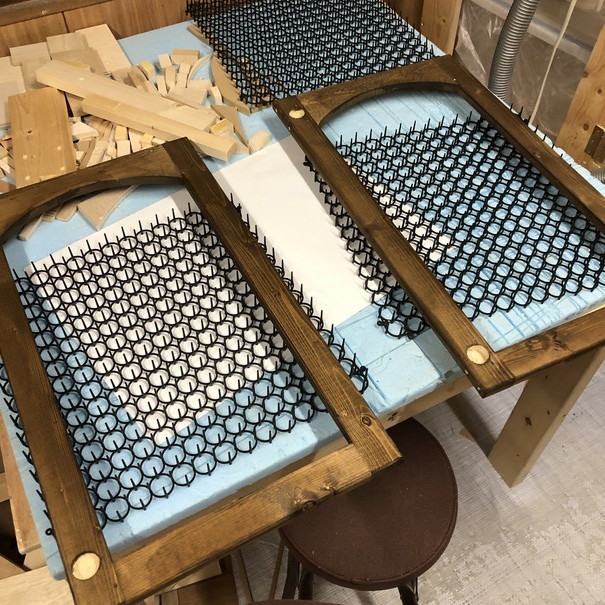

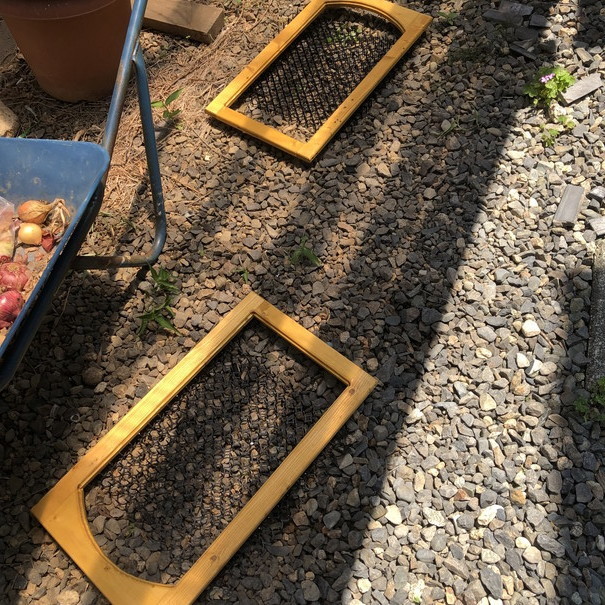

同じようにして仮組みし、塗装します。

その後、ニスを塗布します。

扉の枠に溝を彫っていきましょう。

この溝に鏡板をはめ込むことになります。

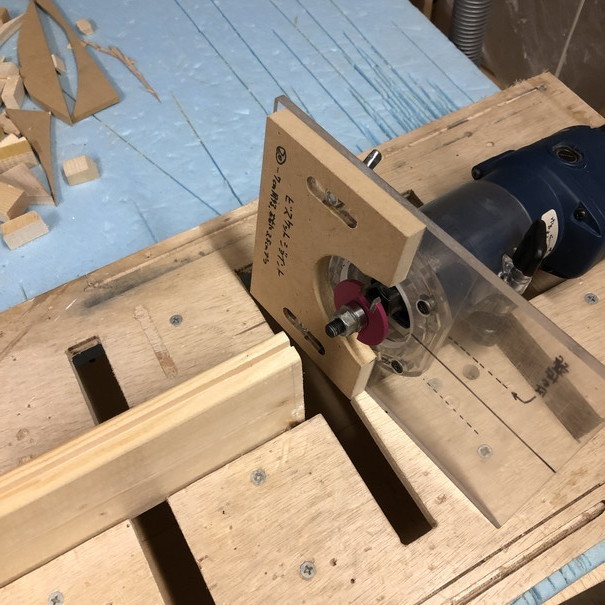

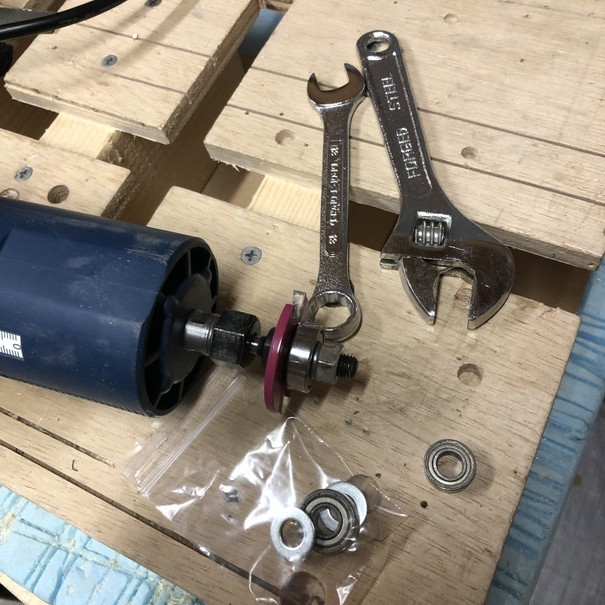

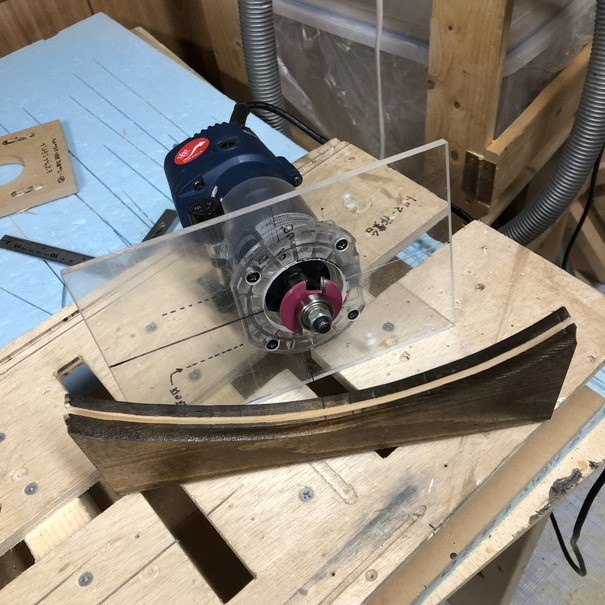

アーチ状の部分への彫り込みは、ビットのベアリングを交換することで、彫込みの深さを変更できます。

ベアリングが材に当たってストッパーの代わりになり、それ以上の彫り込みを防いでくれます。

ストレートビットでは、こういう彫り方は無理です。では、どう彫ればいいのかが分からず、着想を得るまで数ヶ月も費やしました。

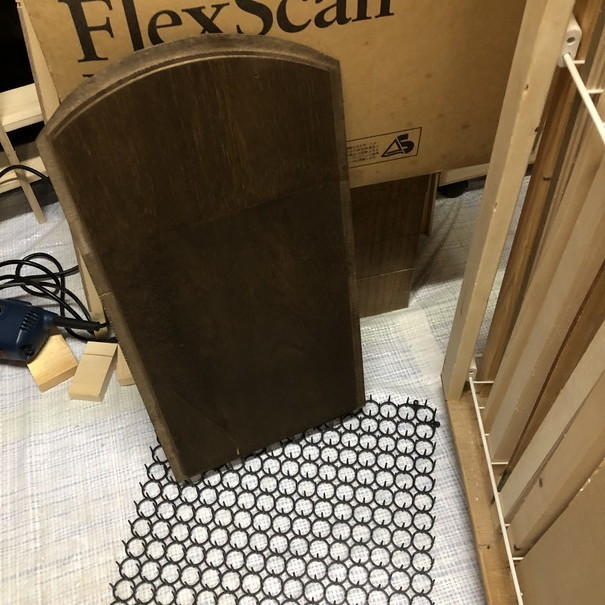

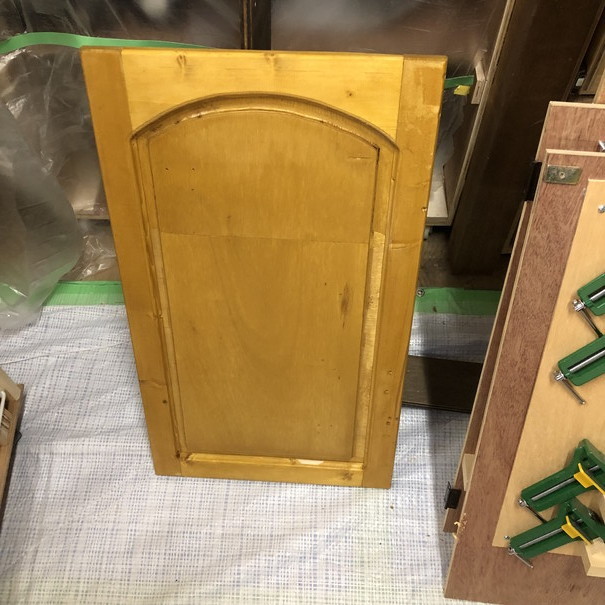

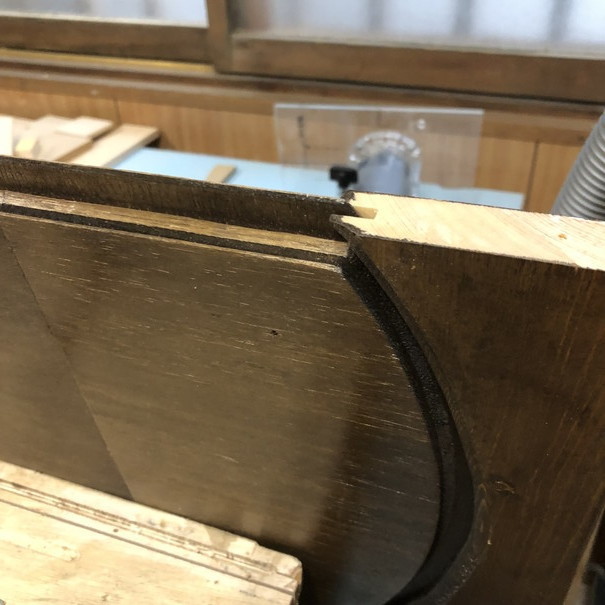

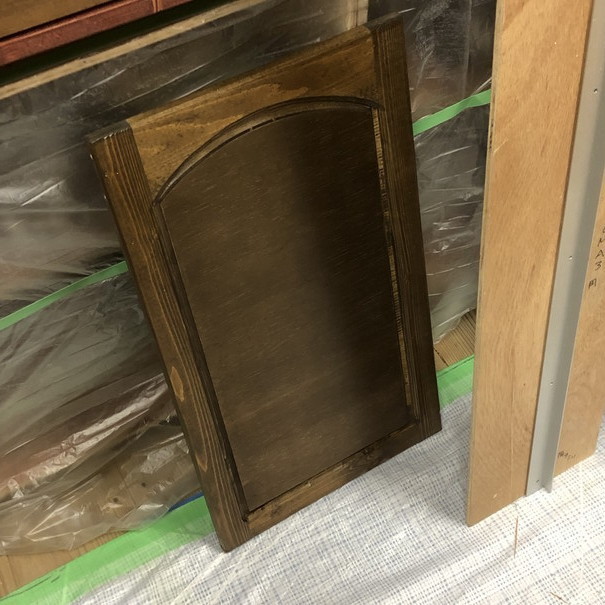

うまく彫れたので、１枚目の扉が完成しました。

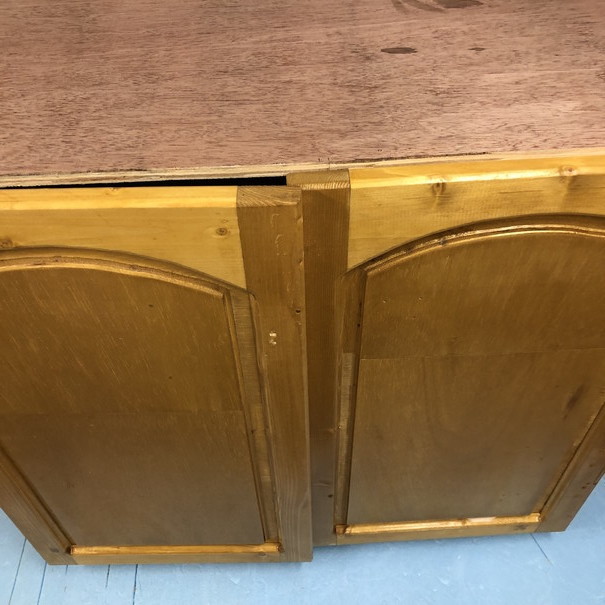

こんな感じで溝に入っています。

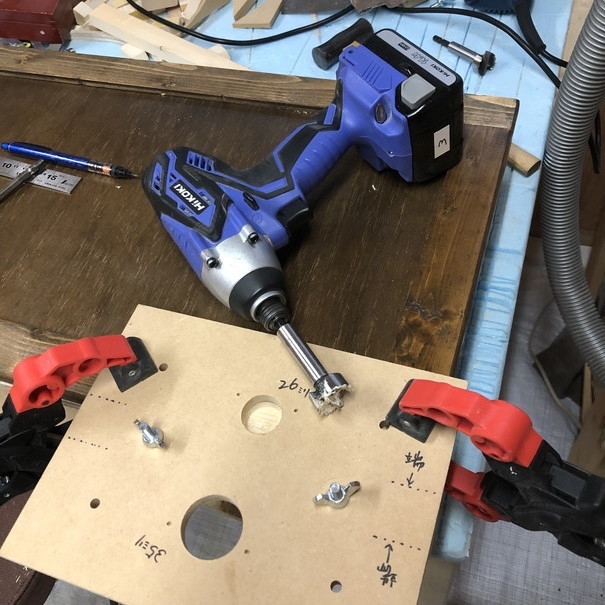

スライド丁番で、キャビネット本体と扉を接合していきます。

扉の裏側に穴のあいている箇所があります。これはリニューアル前のキャビネットで接合していた位置になります。

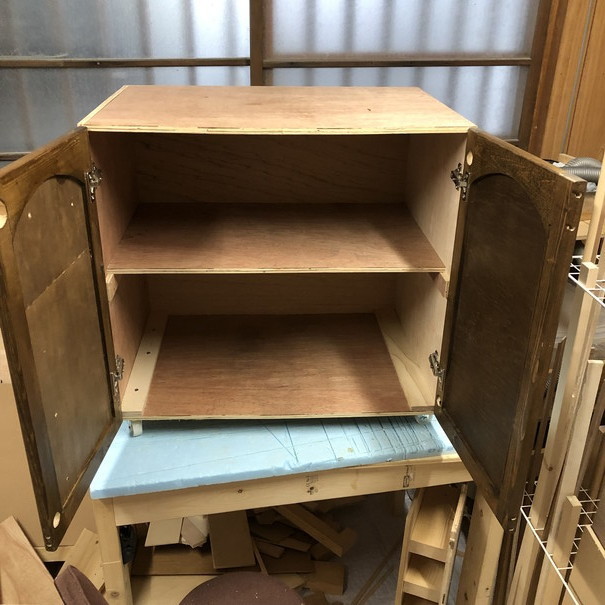

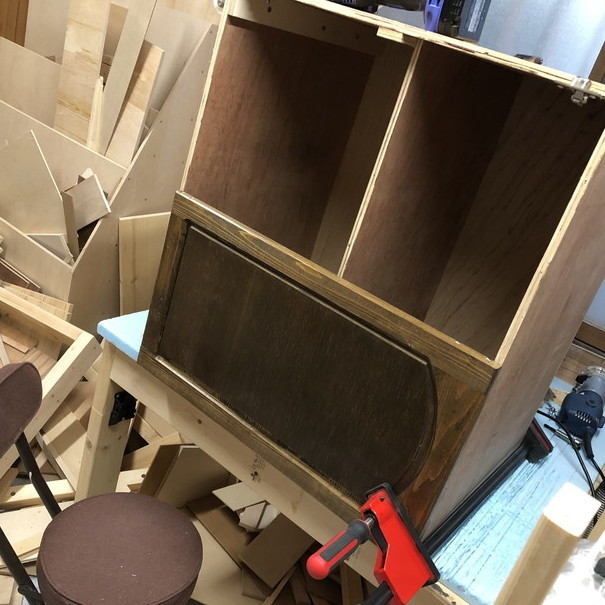

ひとつめ完成です。

同じ要領で作っていきます。

扉を付けようとしたら少し重なってしまいました。でも、スライド丁番を使っているので、これくらいなら調整してしまえます。

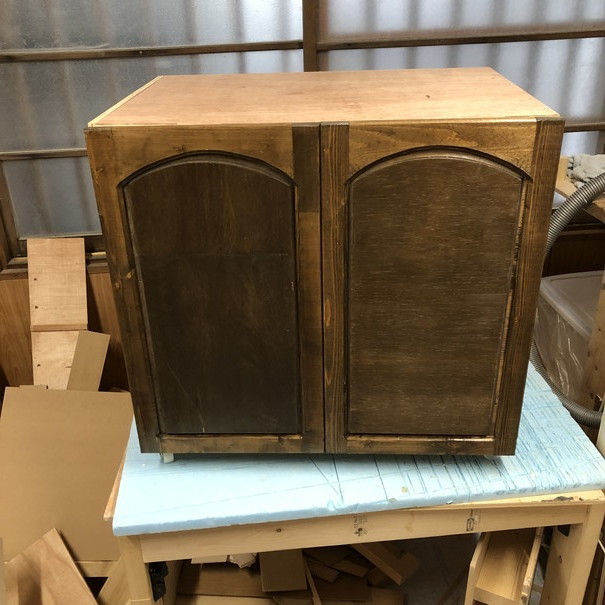

扉を付け替えることなく、ぴったりになりました。

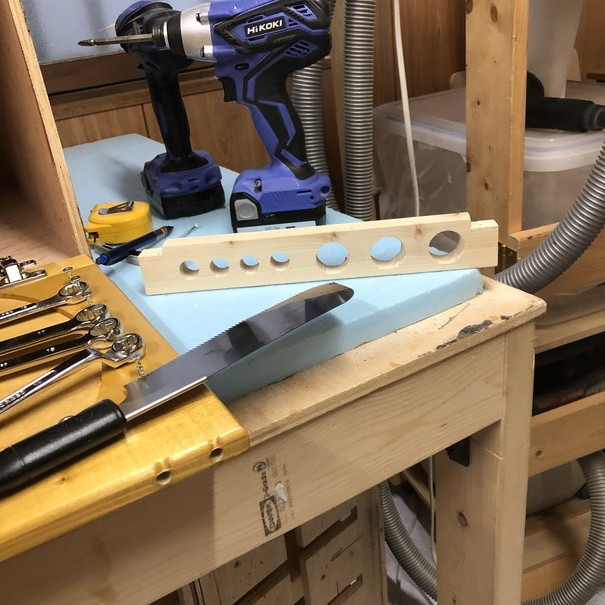

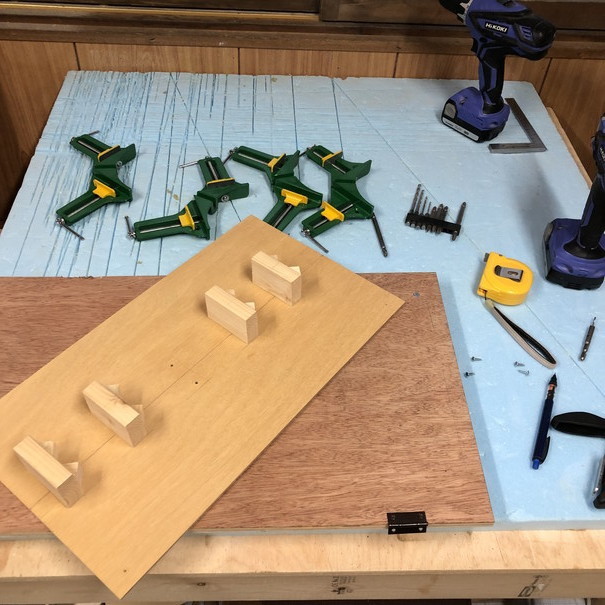

では、ツールを収納する棚を加工していきましょう。扉が凹型になっているので、扉と接合しやすいように角を欠き込みます。この穴には、手回し用ドライバーやペンチ、ノミが入ります。

直角クランプを掛けていた材は、そのまま使うことにしました。

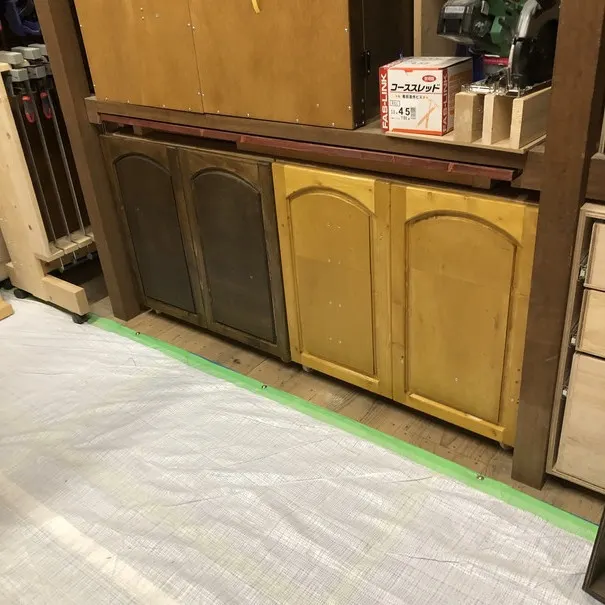

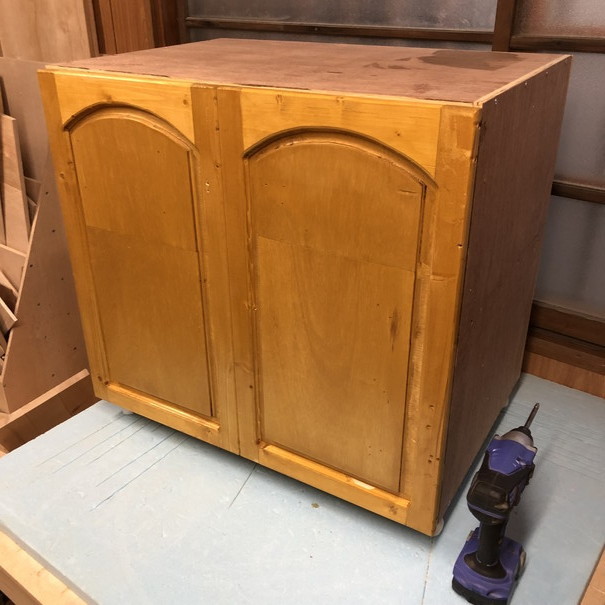

というわけで完成です～。

例によって、はしょって掲載しています。

ず～と心残りだったミッションを達成できて、とても充実感がありました。

(´∀｀*)

ひとつ、心残りがあるとすれば、アーチ状の形を精度良く出せなかったことですね。フリーハンドで切りましたから。機会があれば、楕円に対応した治具やガイドで再挑戦したいものですね。

(＾▽＾)/
