昇降台（電動工具で昇降を加速できる）を作りました
電動工具でぐりぐり回すと、昇降できます。
２×４に六角ナットが埋まっており、本来なら長ネジを回すと一緒に回るのですが、外側の箱で身動きできないように接合されています。ただスライドレールで上下の移動はできるようになっています。
この状態で長ネジを回すと、溝に沿って六角ナットが上下する＝内側の箱が上下する、ということになります。

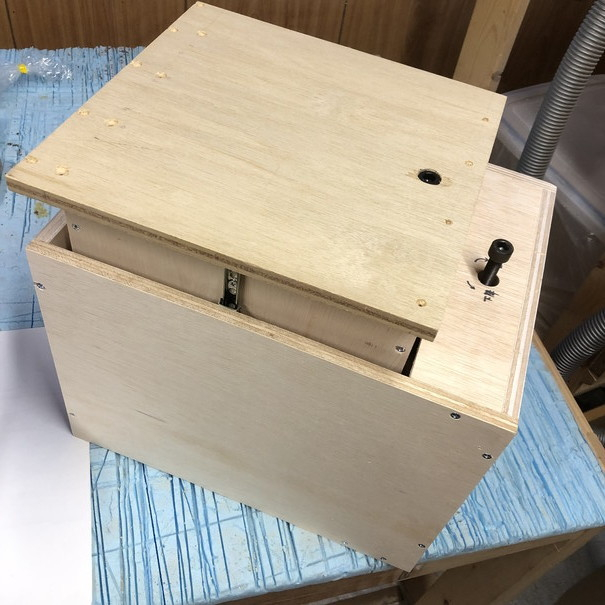

内側の箱の天板にはスライドレールを付けて、さらにその上に板を接合しました。
この板を動かしたくないときは、内側の六角穴付きボルトを回してボルトの頭を出し、板の穴に引っ掛けるようにします。ストッパーの役割を果たしてもらうわけです。
箱の底は今のところ、閉じていません。
オプション品を作って収納に役立つかもしれないので。
板はすべて端材を使っているので、ネジの跡がたくさんありますね～。
今後、いろんな局面で役立ちそうです。
＼(＾▽＾)／
