パーゴラ風物干し

パーゴラ風物干し

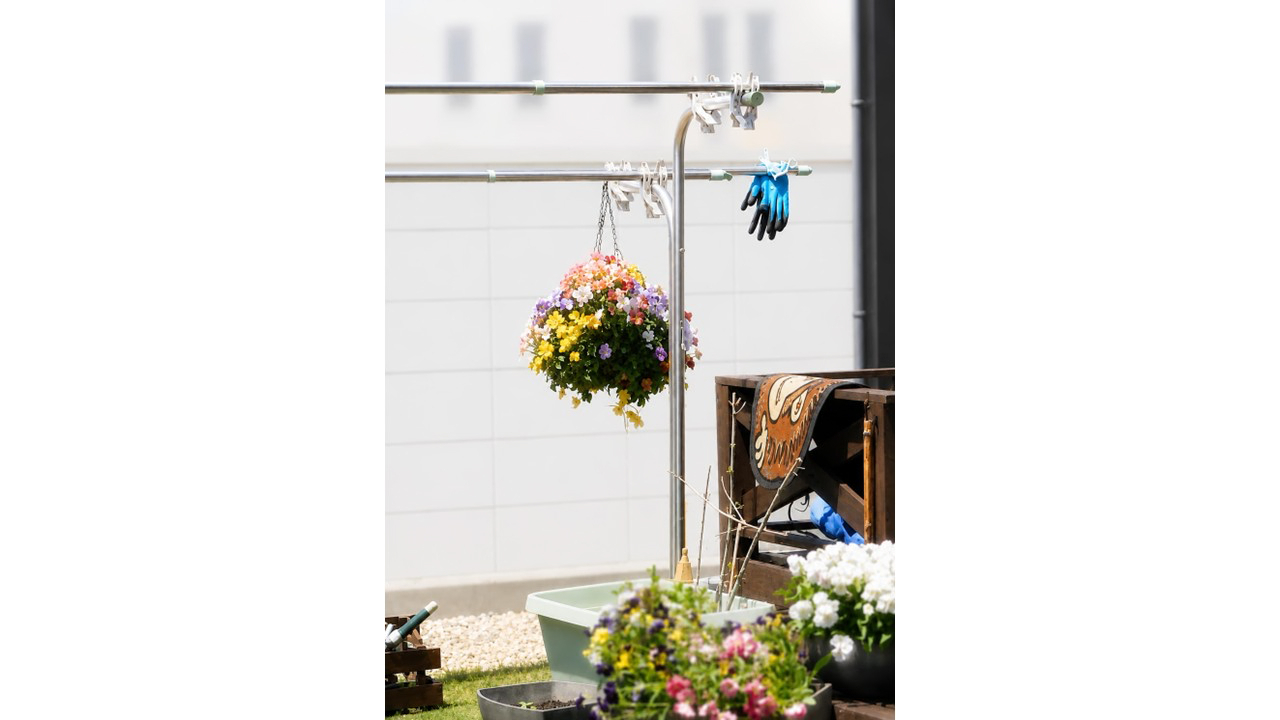

庭に置いたどこにもでもありそうなステンレス製物干しが殺風景に感じ、もしもこれがパーゴラならとてもお洒落。パーゴラ屋根の下に物干し竿を通せるようにすればよいと思い付きました。

念のために今の物干しの土台部は残しておけるように、パーゴラを設置する場所の大きさを決めました。高さは、洗濯物の干し易さが大切ですが、通るときに頭をぶつけない高さは必要ですし、あまり高くすると組み上げ作業が大変になりそうです。

色々と考えた末、柱の高さは、2100㎜としました。この長さの柱なら、うまい具合に自車に積めることもわかりました。

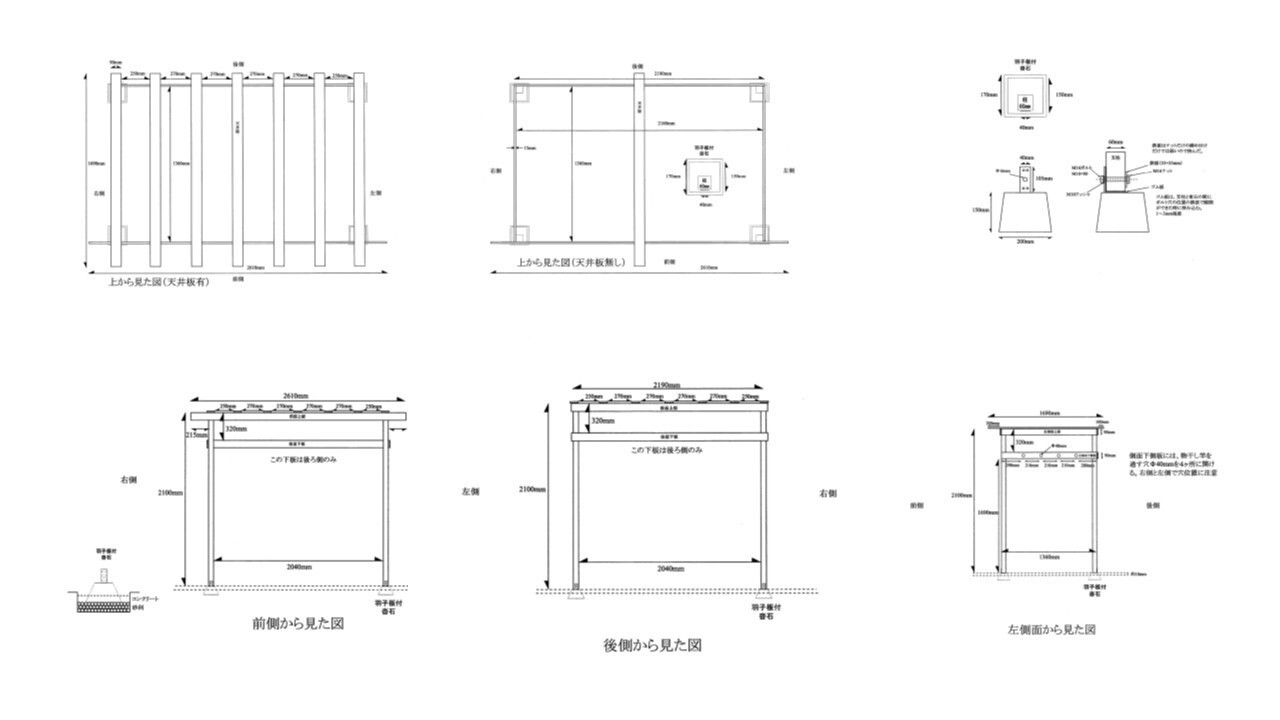

これらを元にしてＰＣで図面を書き（と言ってもお絵かきソフトですが）、各部材の寸法を決めました。

早速、お店に出かけ、木材を寸法通りにカットしてもらいました。

４本の柱は、赤松の６０ｍｍ角の角材にしました。扱いやすさと耐水性、丈夫さで決めました。
また、天井や梁の板材は、９０ｍｍ幅×１５ｍｍ厚の杉材です。軽さと扱いやすさ、価格です。
コーススレッド類やインスタント・コンクリート（量が多いためその攪拌道具一式）、防腐剤入塗料なども購入しました。土台となる沓石は初めて買うものでした。柱の固定が簡単そうな羽子板付きのものを購入しました。

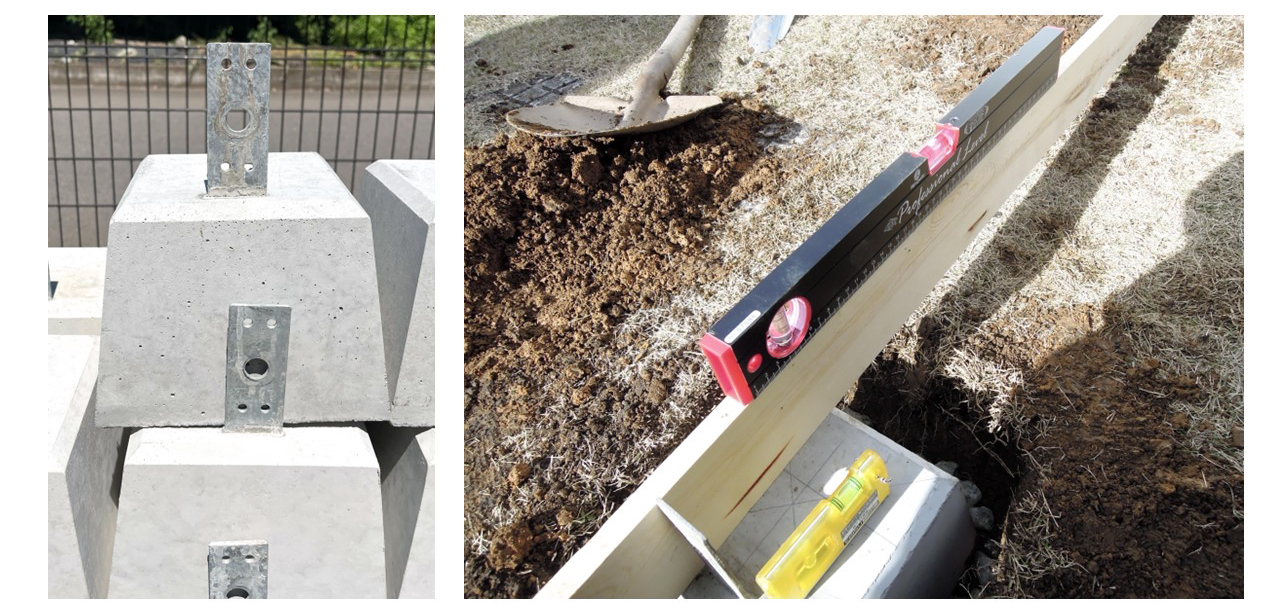

庭は芝生ですが、お手抜きな整地なため、凸凹で若干傾斜もしています。ですから基礎作りが重要で、土台となる沓石の位置と高さ合わせに時間をかけました。短い水準器だけでは心もとないので、長い水準器も買いました。

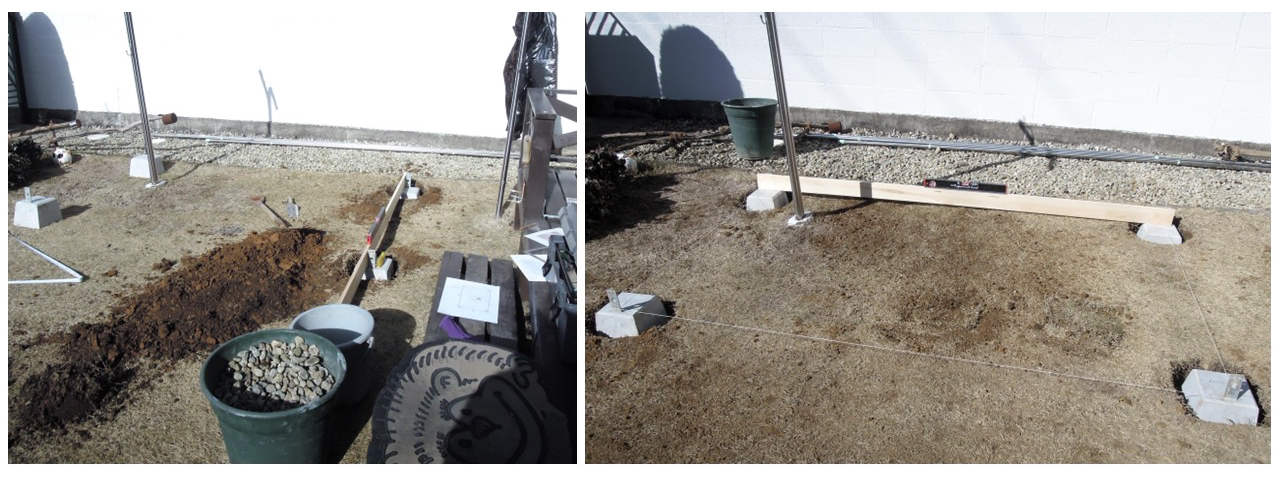

沓石を埋めるためのおおよそ位置を決め、大き目の穴を掘ります。沓石が埋まる深さに掘り１０センチほど砂利を入れ、沓石を仮置きします。次に沓石同士の高さを合わせます。また、水糸を４つの沓石の羽子板のネジ穴に通し、角が直角になるように沓石の位置を決めていきます。

調整のため動かすと高さも変わるので水準器を頼りに水平度も確認し直します。この作業が最も気を遣ったところで、根気よく繰返し確認と各沓石位置の微調整を繰返しました。

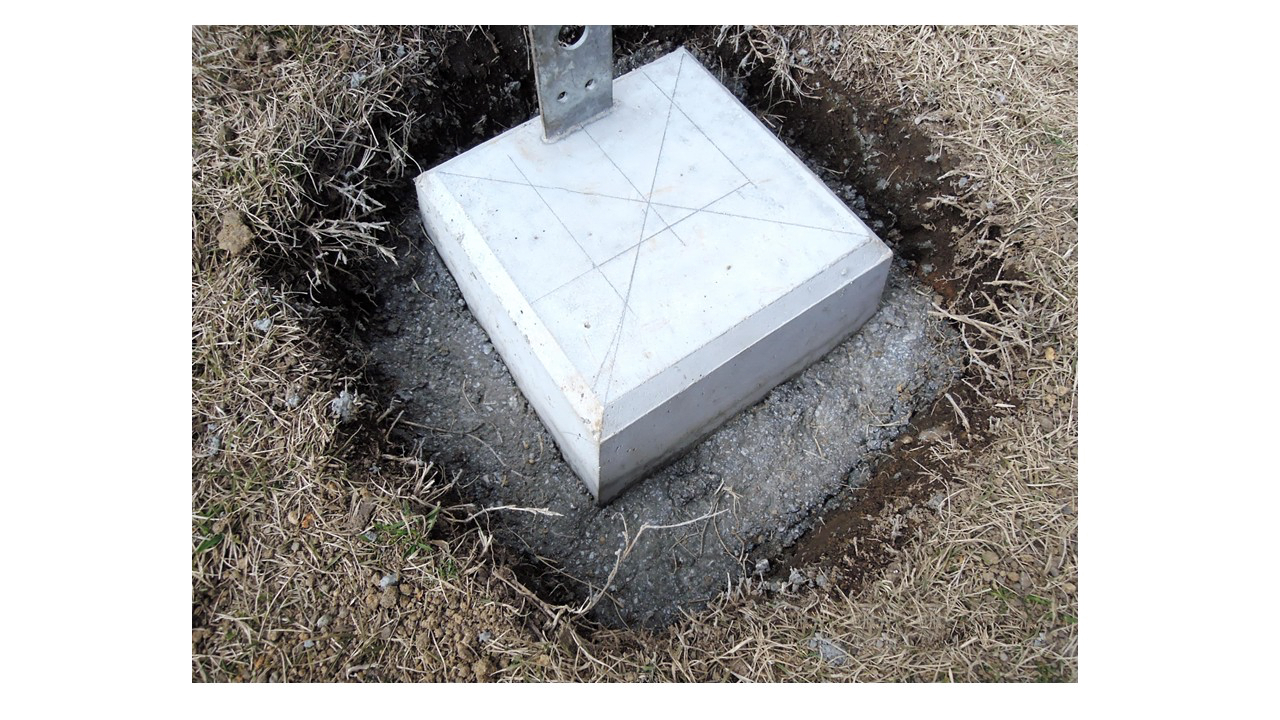

しばらく養生し、砂利と沓石が安定した位置と高さに定まったところで、コンクリートの準備です。インスタントとはいえ、これだけの量のものを混ぜ合わせるの初めてでした。頑張って混ぜ合わせ、沓石の周囲に丁寧に流し込みます。最後に沓石の位置と高さを、再度、確認し、コンクリートが固まるのを１週間待ちました。

使用する木材の下準備です。

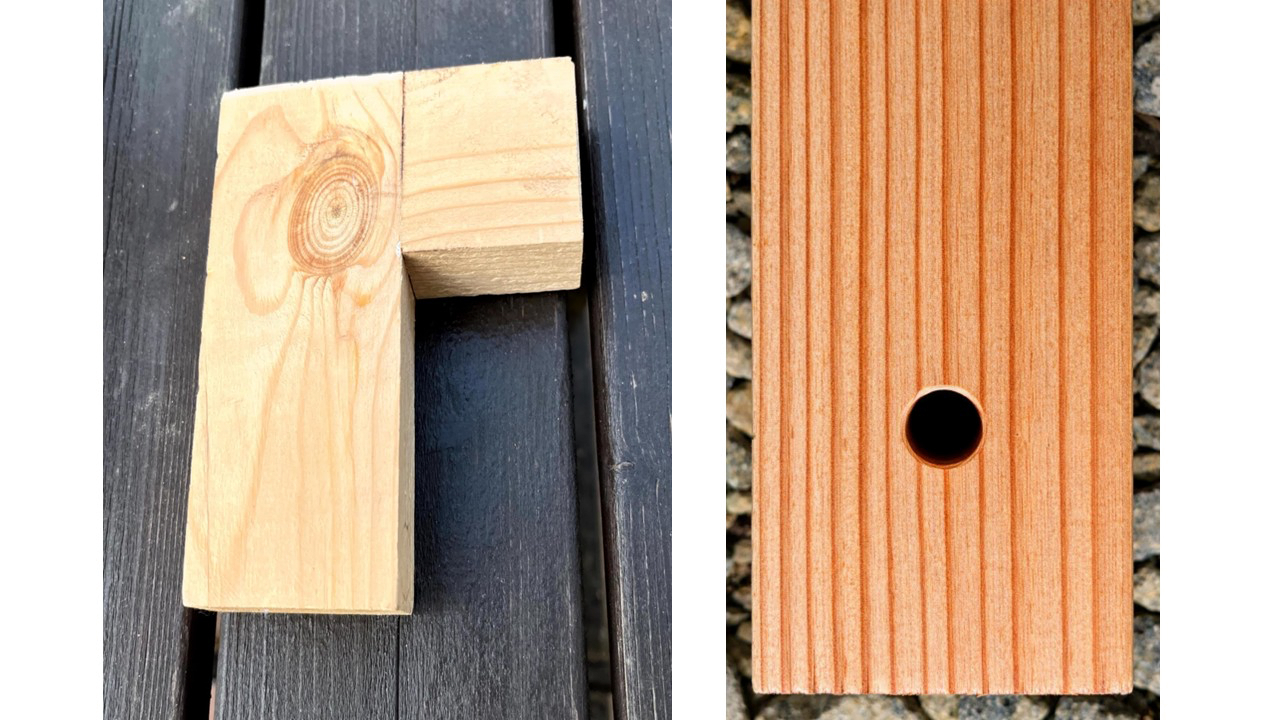

柱は沓石の羽子板中央に空いている穴にボルトを通して固定します。柱にボルト貫通用の穴を開けます。１辺６０ｍｍ四方の柱ですから６０ｍｍ長の穴を真っ直ぐに開ける必要があります。垂直ドリルガイドなどは持っていないため、端材を使って、垂直に貼り合わせたＬ字型の治具を作りました。この内側角部にドリル刃を当て穴あけ時のドリル刃の垂直度を保ちます。
柱の表面と裏面の同じ位置に印を付け、最初はφ３ｍｍのドリル刃で治具を使い両面から真っすぐに穴を開けて貫通させます。真っすぐに貫通さえすれば。 φ１２ｍｍのドリルは、この穴に沿って勝手に進み真っすぐな穴を開けることができます。
これでφ１２ｍｍのボルトが通る穴を４本の柱に開けることができました。

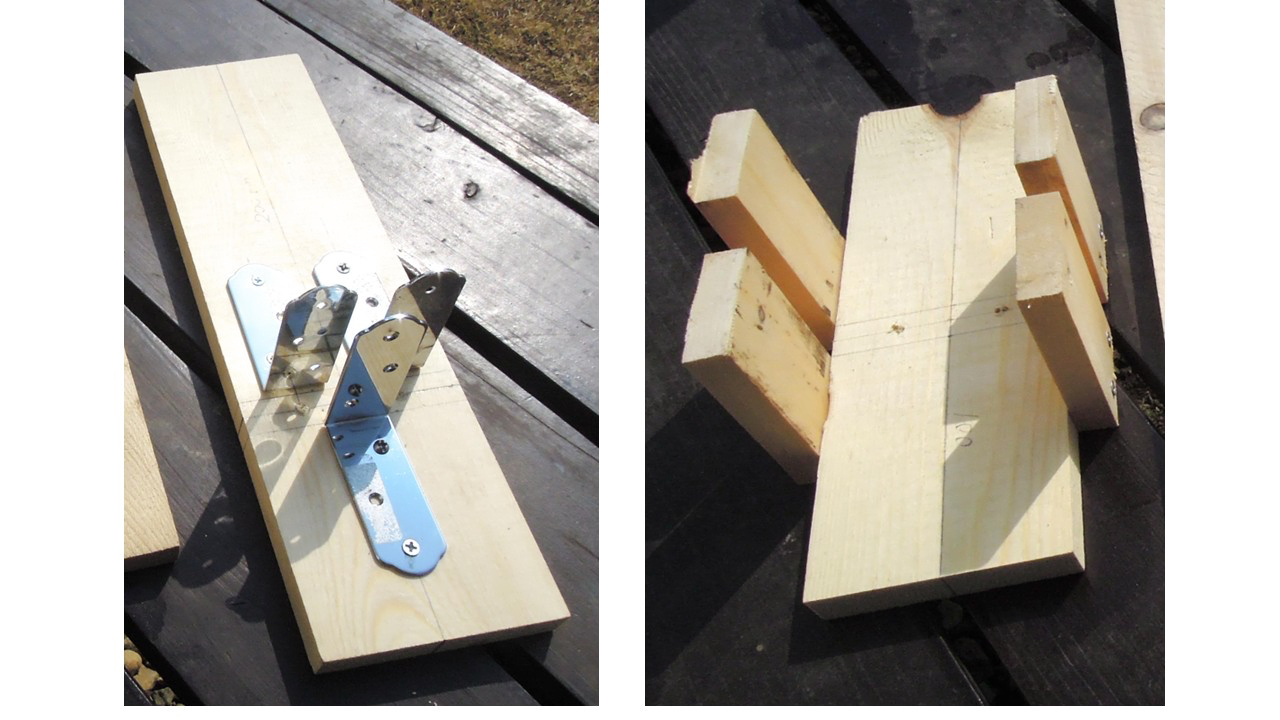

天井板の取付けのための治具も作りました。
天井板前面側の取付けネジの２本の位置決めと前面側のせり出し長さを決める治具と天井板背面側の取付けネジ２本の位置を決めるための治具です。
端材とＬ字金具を使って作りました。

物干し竿を通すための穴を側面の梁に開けます。

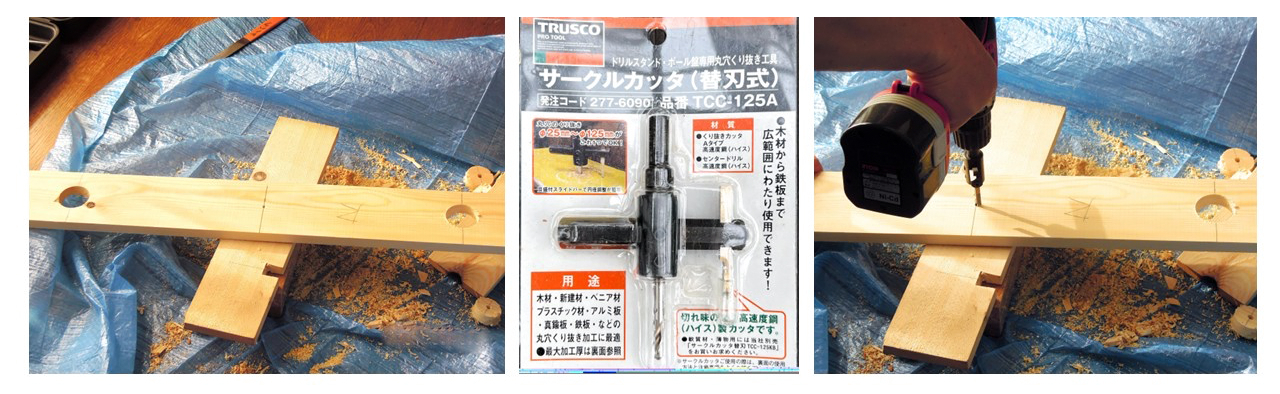

４本の物干し竿を通すつもりです。直径φ４０ｍｍの穴を４カ所に開けますが、持っていた「サークルカッター」を使いました。

穴あけ時は、しっかりと板を固定しないと、うまく刃が回わってくれません。「ホールソー」を買えば簡単だったかもしれませんが、何とか綺麗に８カ所の穴を開けることができました。

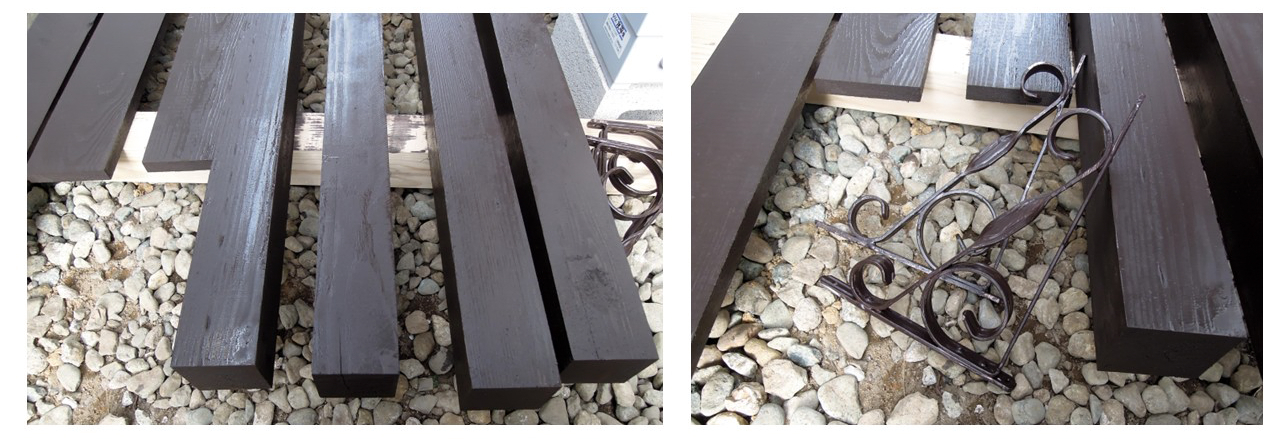

全ての木材は、組み立て前に防腐剤入りの塗料（キシラデコール：１１１ウオールナット）を塗り、良く乾かします。
また、棚受け用の飾り金具が２本余っており、花の鉢などを吊り下げ用に塗装しました。
後で気付いたのですが、この金具には色々なものが吊り下げられ便利でした。

１週間後、土台のコンクリートや塗装が完全に乾きましたので、いよいよ柱を立てます。

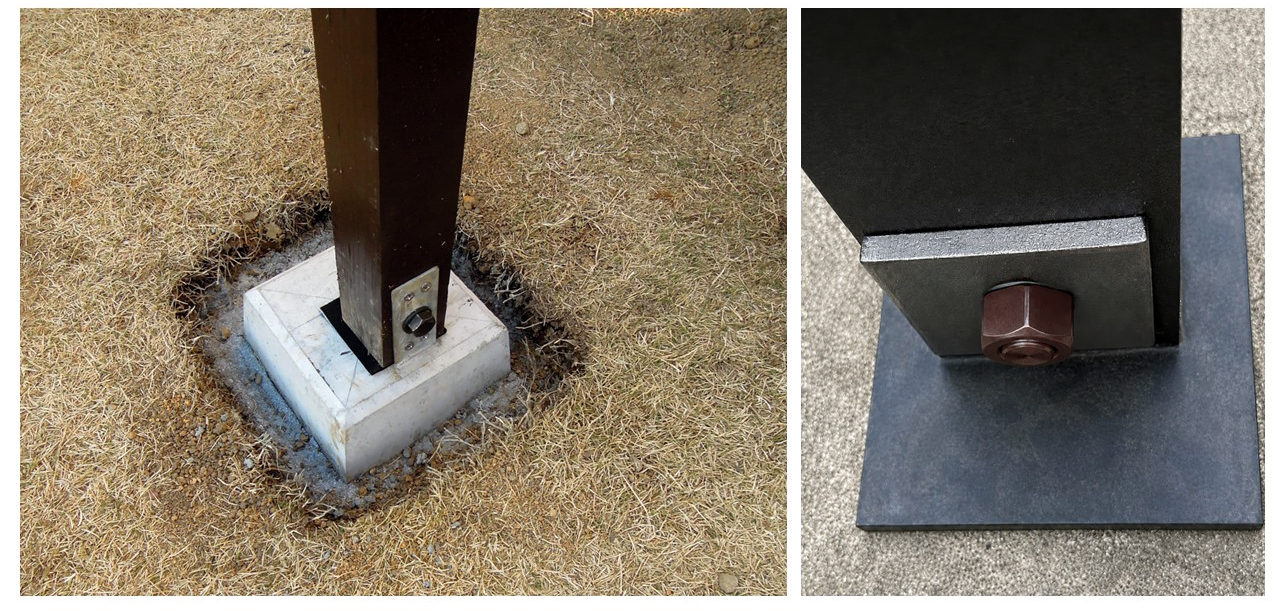

柱は、φ１２ｍｍのボルトと４本のネジで沓石の羽子板に締結します。ネジ頭側には羽子板が柱の間に入りますが、ナット側には、５５ｍｍ四方の座金を準備し、これで柱を挟み固定しました。
また沓石上面と柱底の間に隙間ができてしまいます。このままでは余計な負荷がかかるので、１ｍｍ～３ｍｍ厚の適当なゴム板を挟み込んで隙間を無くしました。

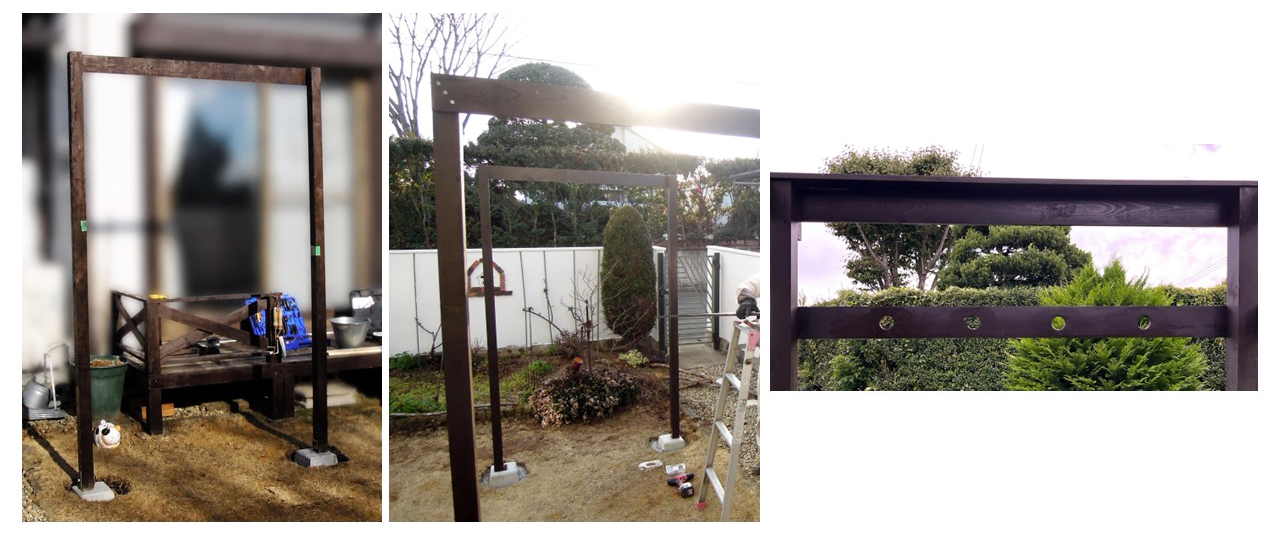

柱が垂直に立っていることを確認し、背面側の柱も同様にして立てます。

そしてその間に側面の梁となる杉板を取り付けます。コーススレッド３本で固定しました。
歪みなく真っすぐに立っていることを確認して、同様に反対側の２本の柱を立て、側面の梁となる杉板を取り付け、２本の柱を安定に立たせます。
前と後の梁となる杉板も固定して４本の柱で立っている状態にして、さらに物干し竿を通す梁を両側面に付けました。物干し竿を通してみて穴位置の確認を行い、１日の作業を終わりました。

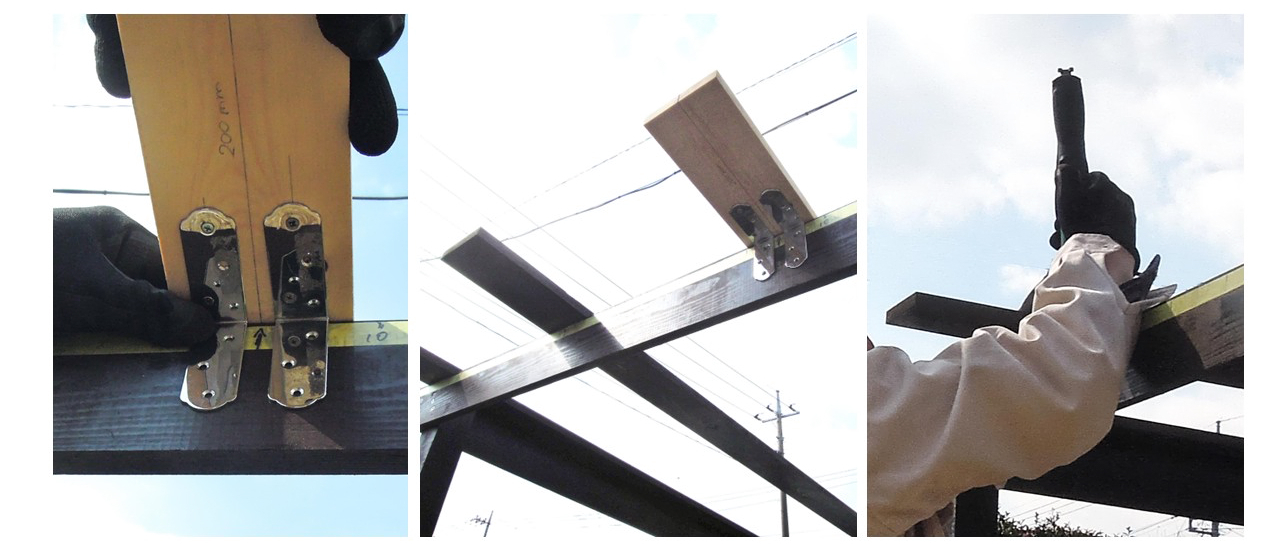

翌日、いよいよ天井板の取り付けにかかります。天井板は７枚です。前側梁に寸法出しのための養生テープを貼ります。現物合わせです。中央位置を割り出し、そこから左右に４等分毎に印をテープ上に打ち、左右３枚分の天井板の中心位置を決めます。先に作った治具を使い、各位置での各天井板のせり出し長さ合わせとネジ位置を決めて行きます。そしてコーススレッドで２本で締結しました。

天井板の背面側の固定作業です。

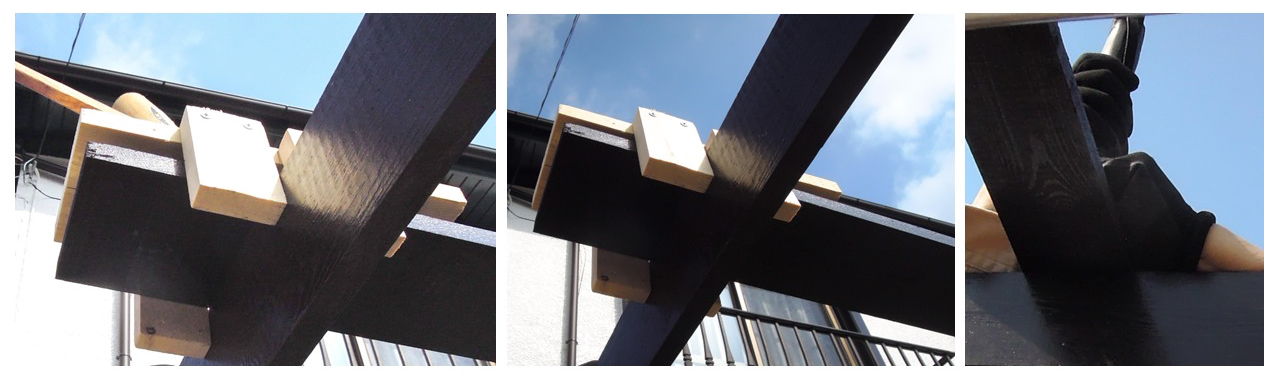

別の治具を使い、天井板と背面梁を挟み、ネジ穴位置を出します。少し固めだったため、木槌で叩いて嚙み合わせて固定し、穴位置に印を打ち、コーススレッドで固定しました。

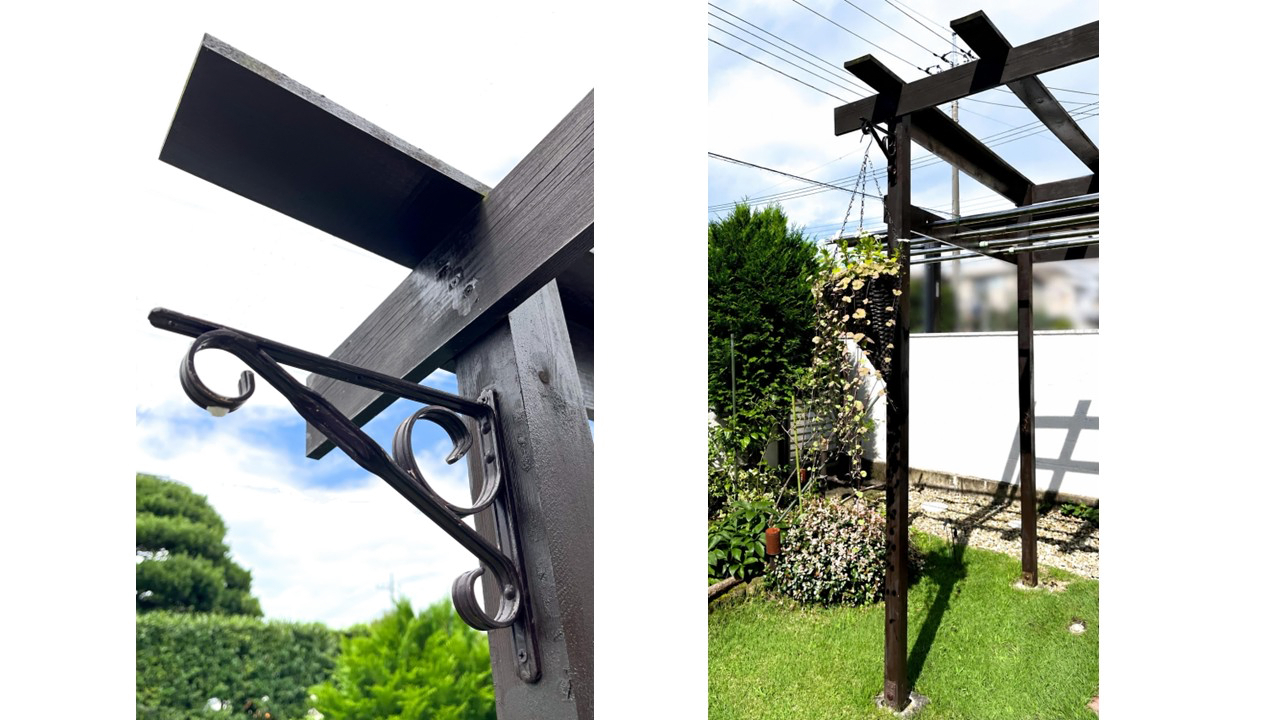

最後に、棚受け用金具を両サイドに取り付けます。

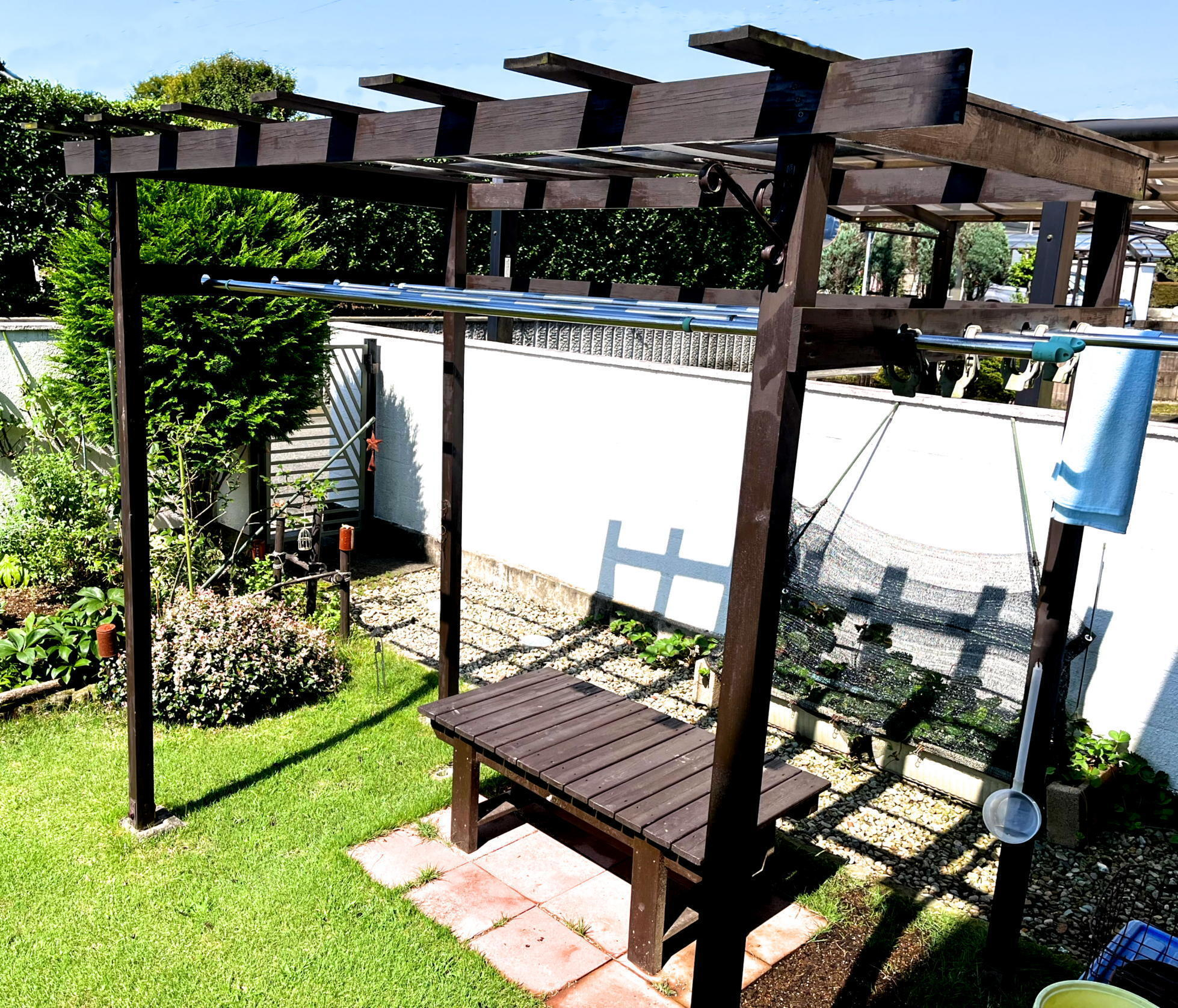

完成です。

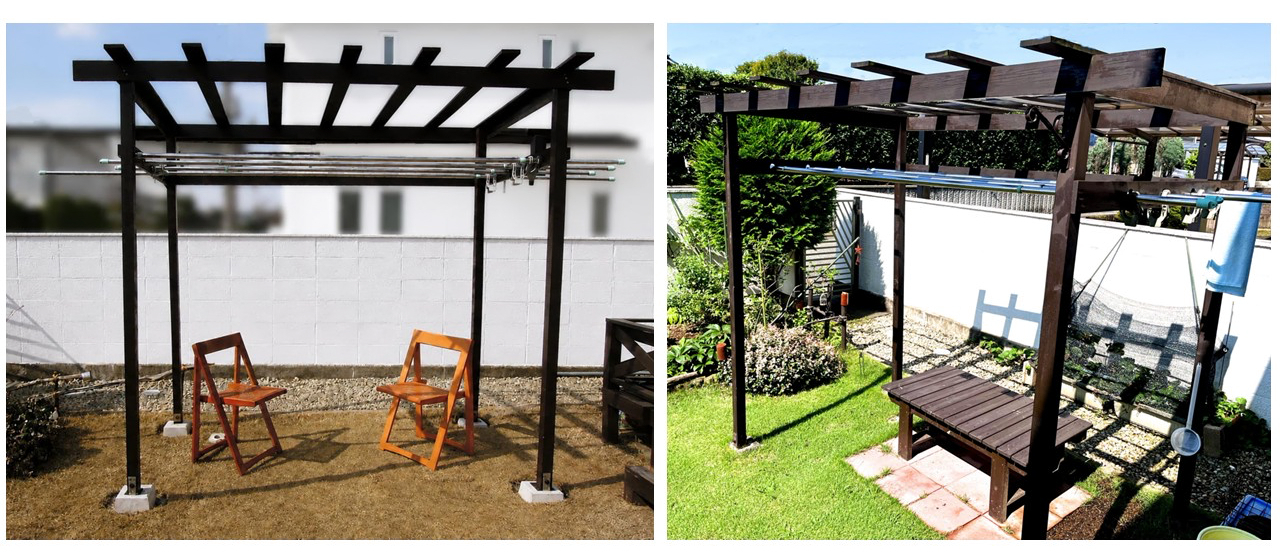

左は、完成直後（冬）の姿です。右は、最近（夏）のものです。

おまけです。

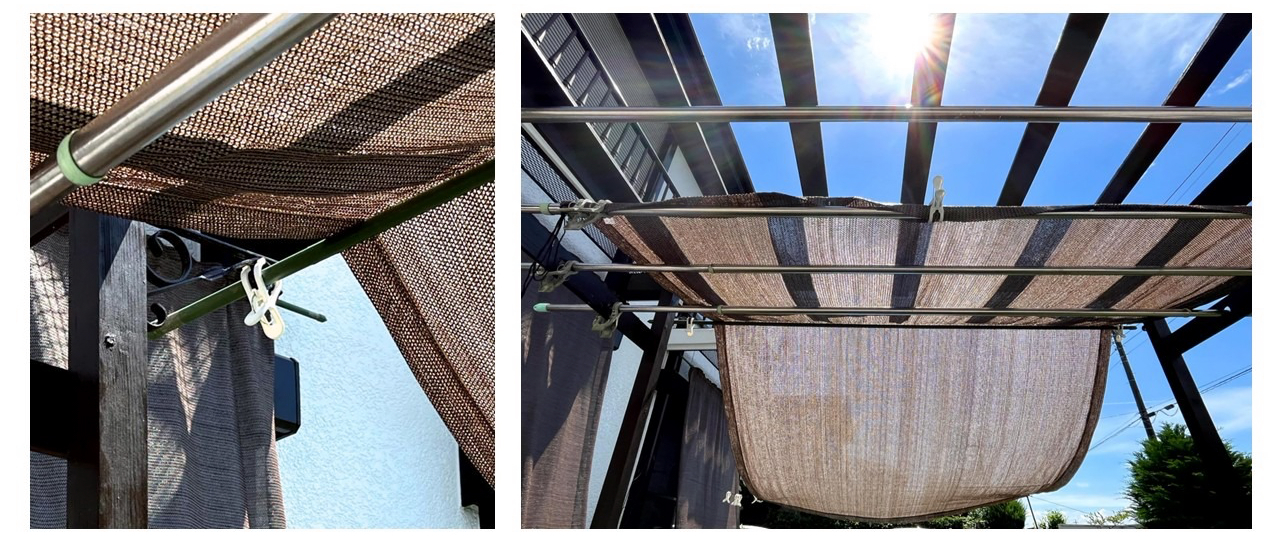

このパーゴラ風物干しの前に日陰が欲しくなり、パーゴラ風物干しからシェードを張ってみることにしました。天井板にシェードを載せるのは、その高さと板の角にシェードが引っ掛かるため難しいため、物干し竿に載せ、そこから棚受け用金具に通した園芸用イボ支柱にシェードを掛け、端を紐で引っ張って張ることで、うまく日陰を作ることができました。
これで夏の暑い日にパーゴラ風物干しの前で孫のプール遊びやプチＢＢＱができそうです。
