DIY レシピ

手作りクランプ

■材料

KD板　　19X100X910

                                           @398    X1

ユニクロ長ネジ　1000 mm  (1m)

                                           @298    X6

マルザ           8x26x2.3

                                            @ 22    X12

ナット　　　M8             @   7    X12

ワッシャー　M8               @8     X12

作り方

KD板を幅5センチの長さにカット(50X100)

カットした幅5センチ板の中央に線を引き上と下に2センチ離してM8の長ボルトが通る穴を開ける。

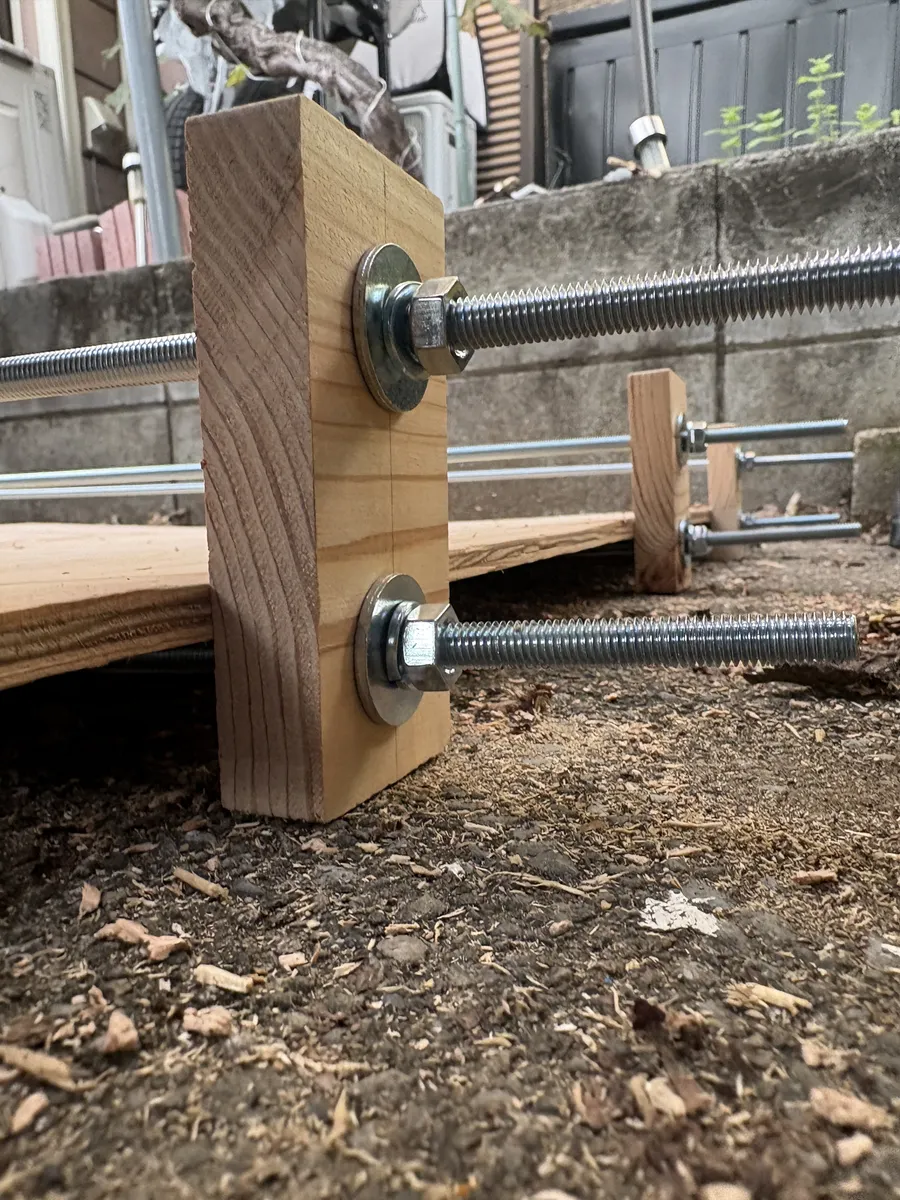

穴が空いたら板に長ボルトを２本通し座金・ワッシャー・ナットの順に組み完成

■工夫ポイント

板に穴を開ける時2枚一緒に開けるとズレがなく出来る。

又長ネジをカットして使えば市販のクランプでは賄えない長さが出来ます。
